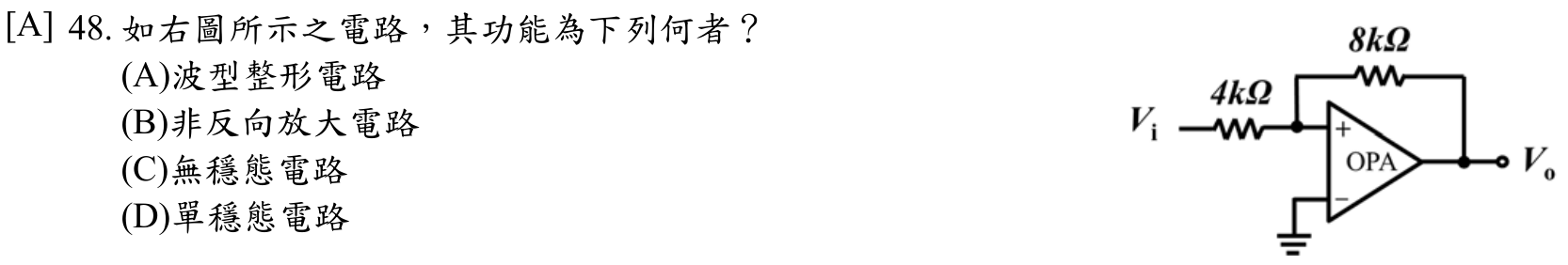

如右圖所示之電路，其功能為下列何者？
A波型整形電路正確答案
B非反向放大電路
C無穩態電路
D單穩態電路
答案與詳解
為什麼答案是 A
輸出透過 8kΩ 回授至正端（+），正端同時串 4kΩ 接輸入，負端接地。此為正回授結構，形成史密特觸發器（Schmitt Trigger），具遲滯特性，可將雜訊信號整形為方波，功能為波型整形電路。
考點：史密特觸發器考點：正/負回授區分考點：無穩態多諧振盪器考點：單穩態多諧振盪器
