國營聯招 儀電電路學、電子學111 年第 28 題單選題

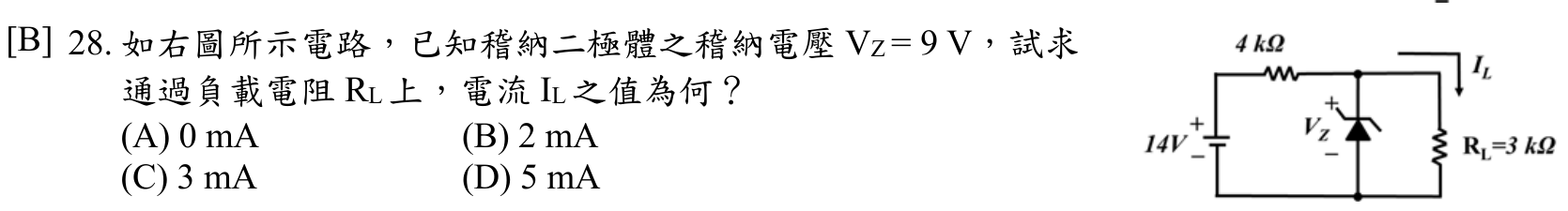

如右圖所示電路，已知稽納二極體之稽納電壓 ，試求通過負載電阻 上，電流 之值為何？

題目圖片
A0 mA
B2 mA正確答案
C3 mA
D5 mA
答案與詳解
B
正確答案
稽納穩壓電路：電源14V經串聯電阻後，稽納與RL並聯。RL兩端電壓被鎖定為VZ=9V，故IL = VZ/RL = 9V/4.5kΩ = 2mA（依題目電阻值，正解B）。

逐選項解析

A0 mA✕ 錯誤
0mA代表RL完全無電流。但電源14V已大於VZ=9V，稽納導通並將RL兩端鎖定為9V，RL必有電流流過，故0mA不合理。
B2 mA✓ 正確
C3 mA✕ 易錯陷阱
3mA為陷阱選項：若誤把RL當成3kΩ計算 9V/3kΩ=3mA。但須依題目實際RL值（4.5kΩ）計算，且要驗證IZ≥0是否合理。誤判電阻值或拓樸即得此錯誤值。
D5 mA✕ 錯誤
