電路學、電子學109 年第 46 題單選題

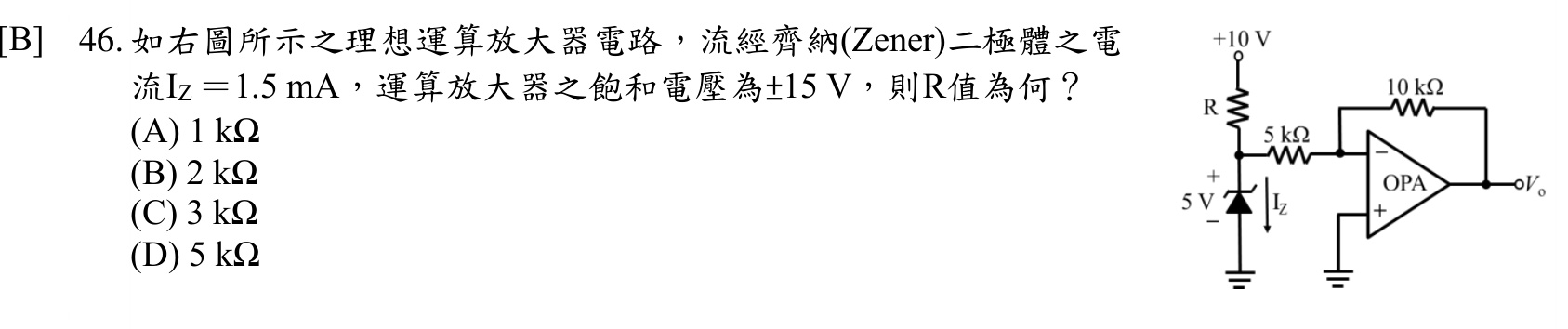

如右圖所示之理想運算放大器電路，流經齊納(Zener)二極體之電流 ，運算放大器之飽和電壓為±15 V，則R值為何？

題目圖片
A1 kΩ
B2 kΩ正確答案
C3 kΩ
D5 kΩ
答案與詳解
B
正確答案
齊納二極體穩壓5V，運算放大器輸出±15V，反相放大器增益=-2，由電流分配與KVL求R=2kΩ

逐選項解析

A1 kΩ✕ 錯誤
R=1kΩ時，(+10V節點)電流計算不符合Iz=1.5mA條件，不成立。
B2 kΩ✓ 正確
C3 kΩ✕ 錯誤
R=3kΩ時，流過R之電流與Iz條件不符，計算結果矛盾。
D5 kΩ✕ 易錯陷阱
