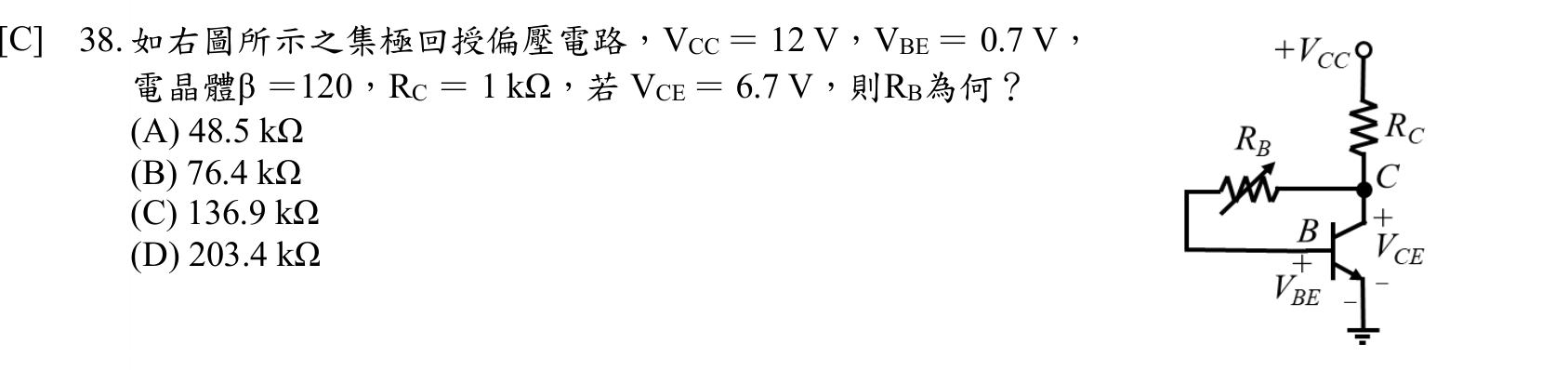

如右圖所示之集極回授偏壓電路，VCC ＝ 12 V，VBE ＝ 0.7 V，電晶體β ＝120，RC ＝ 1 kΩ，若 VCE ＝ 6.7 V，則RB為何？
A48.5 kΩ
B76.4 kΩ
C136.9 kΩ正確答案
D203.4 kΩ
答案與詳解
為什麼答案是 C
正確解：IC=(12-6.7)/1k=5.3 mA，IB=5.3/120≈0.04417 mA，RB=(6.7-0.7)/0.04417≈136.9 kΩ
考點：電壓端點誤用考點：電流比例混淆考點：集極回授偏壓RB計算考點：固定偏壓公式套錯
