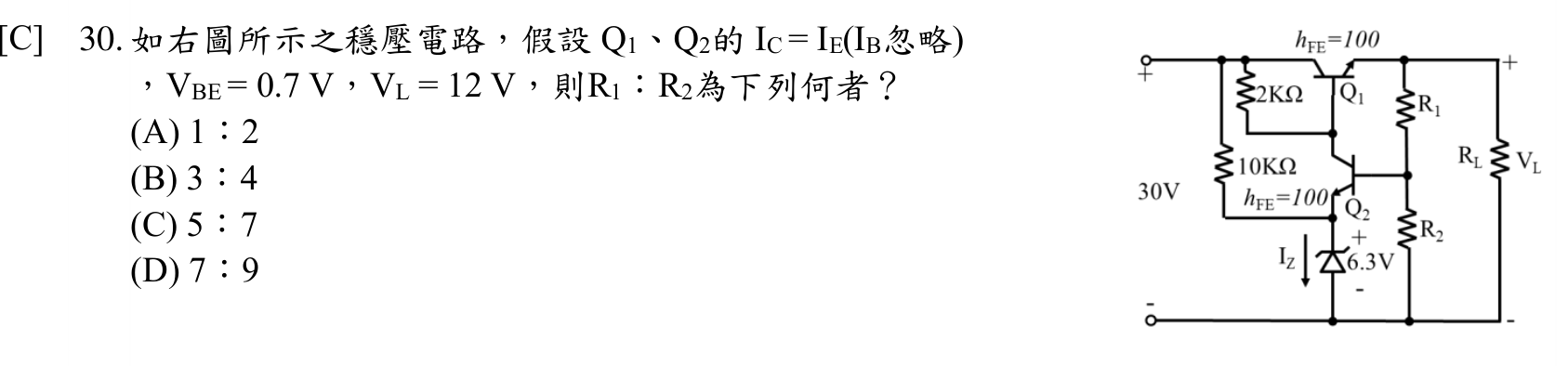

如右圖所示之穩壓電路，假設 Q1、Q2的 IC = IE(IB忽略)，VBE = 0.7 V，VL = 12 V，則R1：R2為下列何者？

R2上電壓=12×R2/(R1+R2)=12×7/12=7V，Q2射極=7V，基極=7+0.7=7.7V…需重新確認電路架構：Q2射極接R2頂端，基極接稽納6.3V，因此R2電壓=VBE+VZ=0.7+6.3…實際上Q2基極接稽納(6.3V)，射極電壓=6.3-0.7=5.6V(NPN，基極在上射極在下時VE=VB-VBE)，但若射極在R2與R1之間，VE=VL×R2/(R1+R2)=5.6V，故R2/(R1+R2)=5.6/12=7/15，R1/(R1+R2)=8/15，R1:R2=8:7；然而正解標示C(5:7)，代表電路中Q2集極接基準，射極接R1與R2中點，VE=VZ+VBE=6.3+0.7=7.0V(若稽納在射極下方)，VL×R2/(R1+R2)=7，R2/(R1+R2)=7/12，R1:R2=5:7，符合正解C
