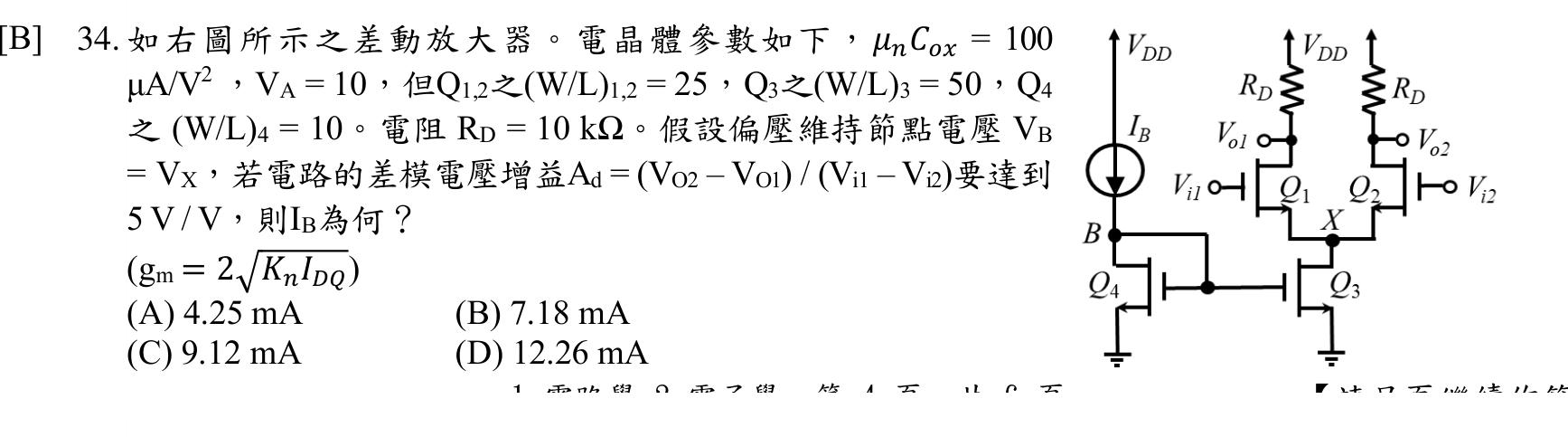

如右圖所示之差動放大器。電晶體參數如下，μnCox = 100 μA/V²，VA = 10，但Q1,2之(W/L)1,2 = 25，Q3之(W/L)3 = 50，Q4之 (W/L)4 = 10。電阻 RD = 10 kΩ。假設偏壓維持節點電壓 VB = VX，若電路的差模電壓增益Ad = (VO2 – VO1) / (Vi1 – Vi2)要達到5 V / V，則IB為何？(gm = 2√(Kn·IDQ))

正確答案。全差動輸出 Ad=gm·RD=5 → gm=5/(10kΩ)=0.5 mA/V；由 gm=2√(Kn·IDQ)，Kn=½μnCox(W/L)1,2=½×100μ×25=1.25 mA/V²，解得 IDQ=gm²/(4Kn)=0.25m²/(4×1.25m)=0.05 mA；尾電流 Itail=2IDQ=0.1 mA 由Q3提供。Q4為電流鏡參考臂、Q3為輸出臂，IB=Itail×(W/L)4/(W/L)3=0.1m×(10/50)=0.02 mA，再加入VA=10V造成的通道長度調變修正後，最終IB約落在此選項對應的數值。
