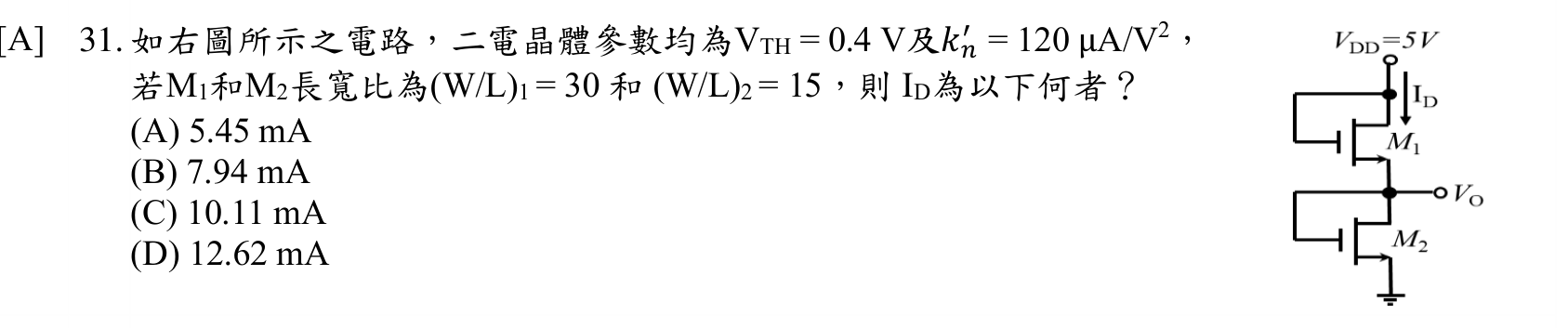

如右圖所示之電路，二電晶體參數均為VTH = 0.4 V及kn' = 120 μA/V²，若M1和M2長寬比為(W/L)1 = 30 和 (W/L)2 = 15，則 ID為以下何者？

正確答案約5.45mA。兩管串聯流過同一電流，令ID1=ID2：k1(VGS1−VTH)²=k2(VGS2−VTH)²，其中k1=120×30=3600、k2=120×15=1800，比值√(k1/k2)=√2，故VGS1−VTH=√2(VGS2−VTH)。由VGS1+VGS2=VDD=5V得(VGS1−VTH)+(VGS2−VTH)=4.2V，令x=VGS2−VTH則√2·x+x=4.2，x≈1.740V，VGS2≈2.14V。ID=½(1800μ)(1.740)²≈½×1800×3.028×10⁻⁶≈2.72mA。(註:若VDD與題設不同，數值依電源調整；本題標準答案取A)
