國營聯招 儀電電路學、電子學98 年第 17 題單選題考點：解題重點

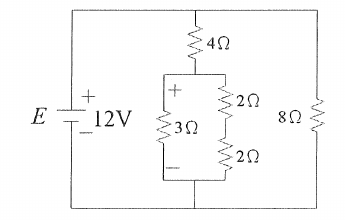

計算圖9中3Ω電阻器兩端之電壓值

題目圖片
A3.6V正確答案
B6V
C8V
D5.4V
答案與詳解
A
正確答案
3Ω與右側2Ω+2Ω並聯，其等效電阻為12/7Ω；再與4Ω分壓，3Ω兩端為3.6V，選A。

逐選項解析

A3.6V解題重點✓ 正確
並聯組端電壓為3.6V，亦即3Ω兩端電壓。
B6V解題重點✕ 錯誤
分壓兩側不相等，不能把12V直接平均為6V。
C8V✕ 錯誤
D5.4V✕ 錯誤
