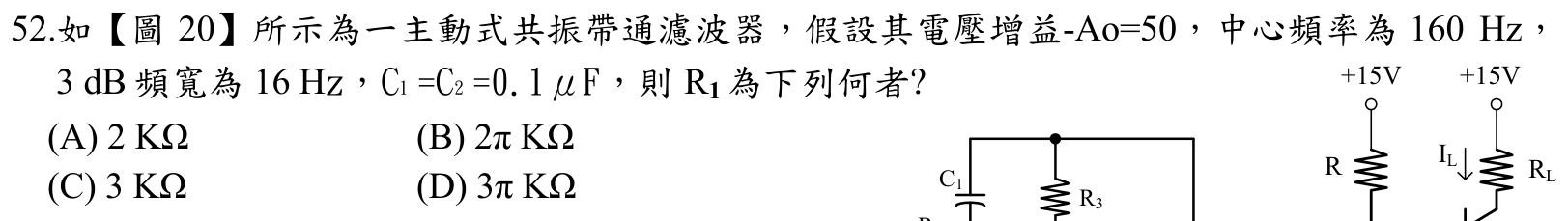

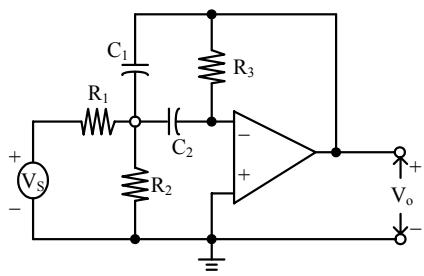

如【圖 20】所示為一主動式共振帶通濾波器，假設其電壓增益-Ao=50，中心頻率為 160 Hz，3 dB 頻寬為 16 Hz， ，則 為下列何者？
A2 KΩ正確答案
B$2\pi \mathrm{K}\Omega$
C3 KΩ
D$3\pi K\Omega$
答案與詳解
逐選項解析
A2 KΩBPF R1公式代入✓ 正確
代入公式 R1 = Q/(Ao·ω0·C) = 10/(50×2π×160×10⁻⁷) = 10/(50×1.00531×10⁻³) ≈ 1989Ω ≈ 2 KΩ，正確答案。
B$2\pi \mathrm{K}\Omega$ω與f混淆陷阱✕ 易錯陷阱
2π KΩ ≈ 6.28 KΩ，若計算時忘記乘以2π（ω0=2πf0），直接用f0代入會得到偏大值，此選項為常見陷阱。
C3 KΩ✕ 錯誤
D$3\pi K\Omega$✕ 錯誤
