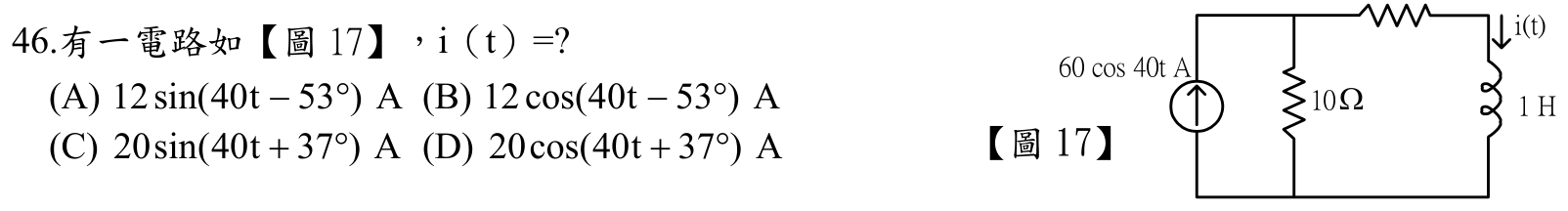

有一電路如【圖 17】，i（t）=?
A12 sin(40t − 53°) A
B12 cos(40t − 53°) A正確答案
C20 sin(40t + 37°) A
D20 cos(40t + 37°) A
答案與詳解
為什麼答案是 B
電流分流：i_L = Is × Z_R/(Z_R+Z_L)。本電路阻抗構成3-4-5特殊三角形，電阻30Ω、電感抗40Ω、|Z|=50Ω。幅值=60×(30/50)=12 A；相角=−arctan(40/30)=−53°（電感支路電流相對滯後，故為負相角）；波形維持與電流源相同的 cos 形式。故 i(t)=12cos(40t−53°) A，正確。
考點：sin/cos函數形式混淆考點：電流分流定理/阻抗三角形考點：幅值計算錯誤＋函數形式錯誤考點：幅值錯誤＋相角方向與大小皆錯
