國營聯招儀電電路學、電子學102 年第 53 題單選題

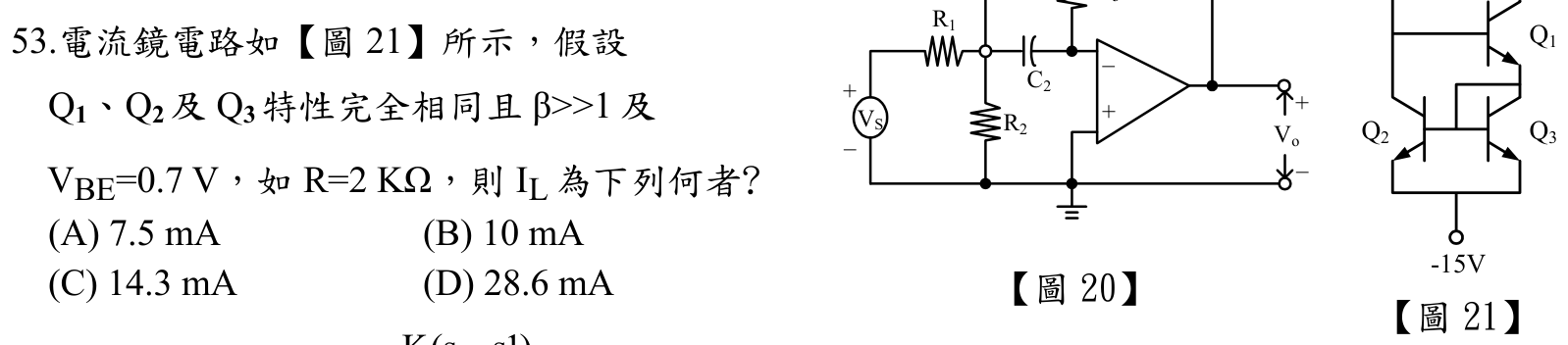

[未識別] 電流鏡電路如【圖 21】所示，假設（題目文字不完整）

答案與詳解

正確答案

電流鏡電路（β>>1，VBE=0.7V，R=2KΩ），Q1為參考電流源，Q2/Q3為鏡像輸出，IL≈14.3mA

IREF=(VCC-VBE)/R=(15-0.7)/2000=7.15mA；圖21中Q2與Q3為兩顆鏡像電晶體並聯輸出，β>>1時基極電流可忽略，IL=2×IREF=2×7.15≈14.3mA

考點：只算單顆鏡像考點：無對應計算基礎考點：雙鏡像電流求和考點：誤算鏡像顆數
