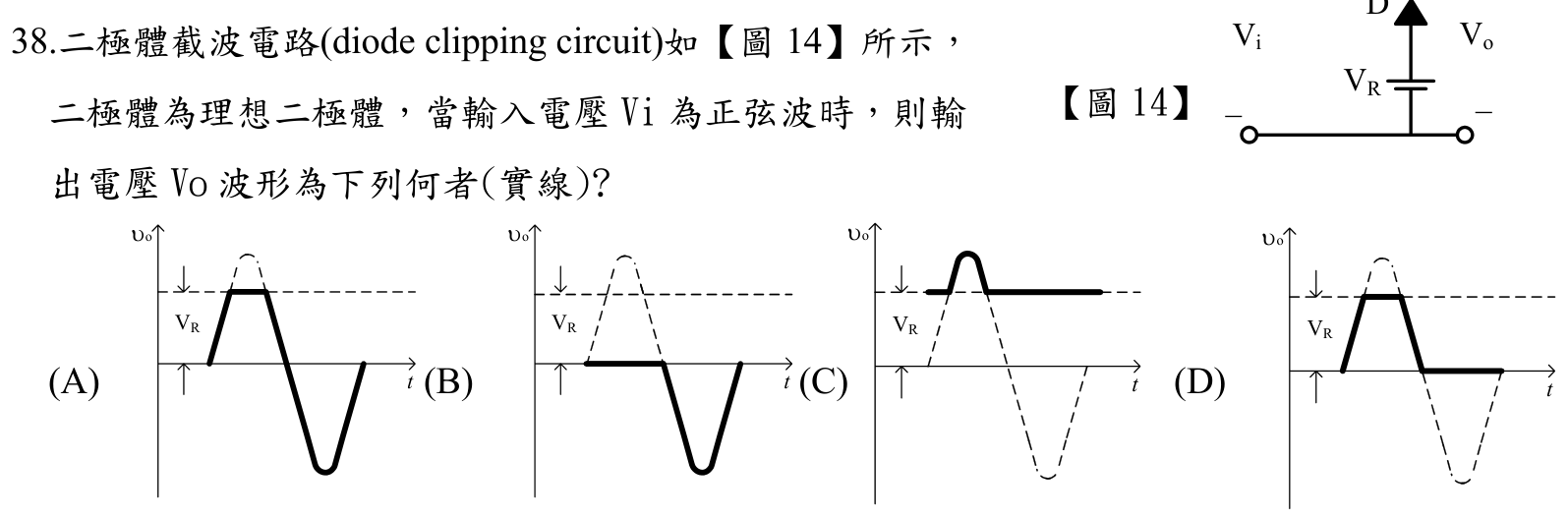

二極體截波電路(diode clipping circuit)如【圖 14】所示，二極體為理想二極體，當輸入電壓 Vi 為正弦波時，則輸出電壓 Vo 波形為下列何者(實線)?
A（見題目圖）
B（見題目圖）
C（見題目圖）正確答案
D（見題目圖）
答案與詳解
逐選項解析
A（見題目圖）截波方向判讀✕ 錯誤
此圖顯示正半週低於 VR 的部分被保留、超過 VR 的峰頂被削平，這是「陰極朝下」的上方截波電路行為，與本題二極體方向相反，故錯誤。
B（見題目圖）偏壓截波誤判✕ 錯誤
此圖顯示正半週全部被削平（箝位在 0），負半週保留，屬於無偏壓的負向截波或不同接法，與本題有 VR 偏壓且二極體朝上的電路不符。
C（見題目圖）✓ 正確
D（見題目圖）✕ 易錯陷阱
