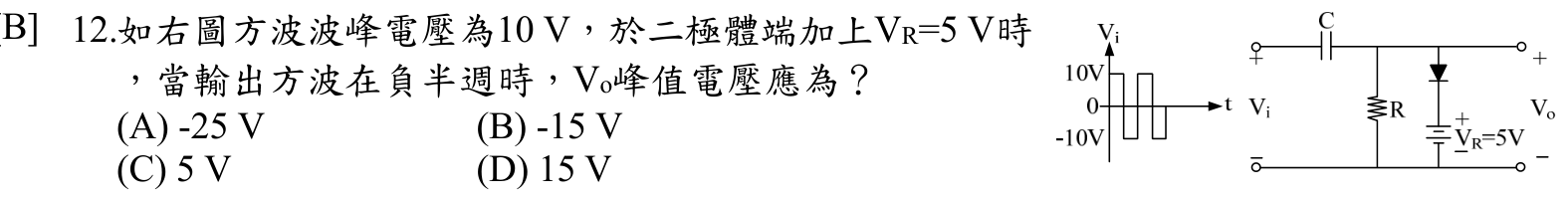

如右圖方波波峰電壓為10 V，於二極體端加上VR=5 V時，當輸出方波在負半週時，Vo峰值電壓應為？
A-25 V
B-15 V正確答案
C5 V
D15 V
答案與詳解
為什麼答案是 B
正半週二極體導通，電容充電 Vc = 10 - 5 = 5V（串聯VR=5V偏壓後，電容僅充至5V）。負半週二極體截止，輸出 Vo = Vi + Vc（方向疊加）= -10 + (-5) = -15V。
考點：電容電壓方向錯誤考點：箝位電路負半週考點：混淆Vc與Vo考點：正負半週混淆
