電路學、電子學103 年第 16 題單選題考點：回授類型判斷

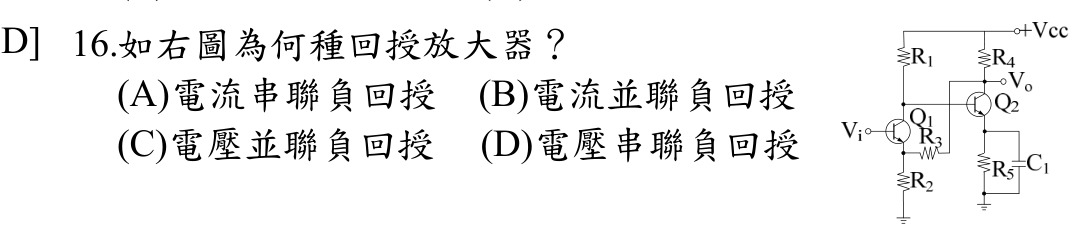

如右圖為何種回授放大器？

題目圖片
A電流串聯負回授
B電流並聯負回授
C電壓並聯負回授
D電壓串聯負回授正確答案
答案與詳解
D
正確答案
此電路為電壓串聯負回授：輸出取電壓(集極電阻取壓)、回授與輸入串聯(射極串接R3)，是最典型的串聯-並聯回授組態。

逐選項解析

A電流串聯負回授回授類型判斷✕ 易錯陷阱
電流串聯負回授的輸出取樣為電流（通常在射極串接電阻取電流），本電路輸出取的是電壓(Vo)，故非電流串聯。
B電流並聯負回授回授類型判斷✕ 錯誤
電流並聯負回授需輸出取電流、且回授與輸入並聯(電流加總)，本電路輸出取電壓、輸入端為串聯，兩項均不符合。
C電壓並聯負回授✕ 易錯陷阱
D電壓串聯負回授✓ 正確
