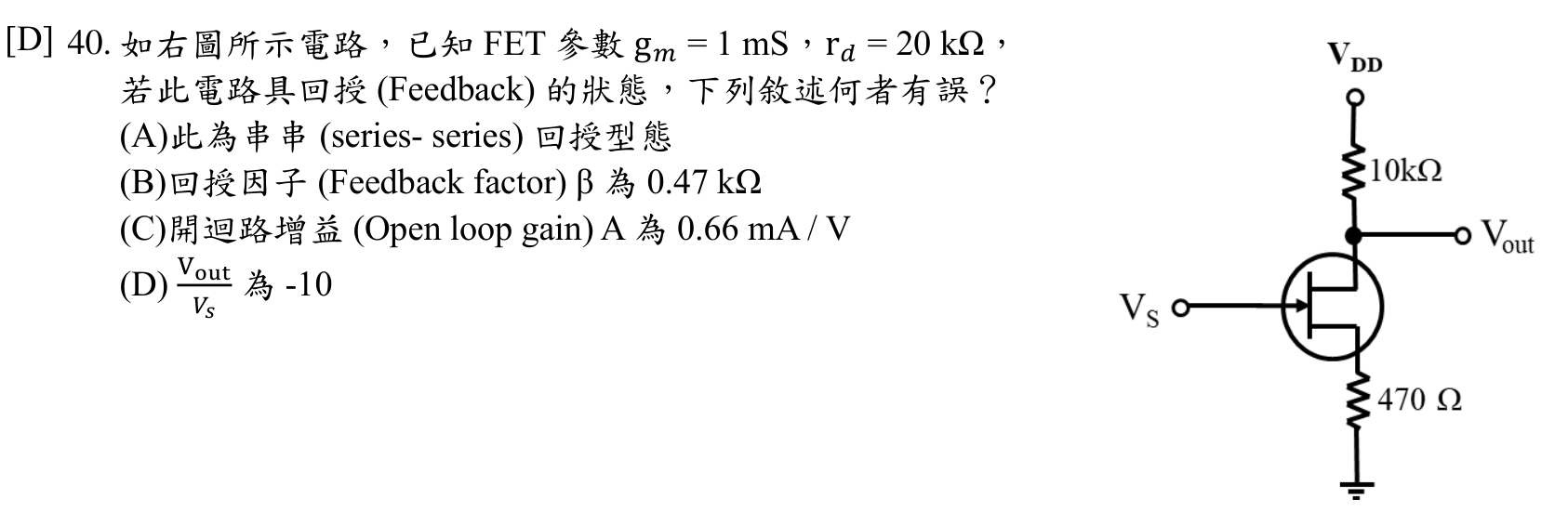

如右圖所示電路，已知 FET 參數 ， ，若此電路具回授 (Feedback) 的狀態，下列敘述何者有誤？
A此為串串 (series-series) 回授型態
B回授因子 (Feedback factor) β 為 0.47 kΩ
C開迴路增益 (Open loop gain) A 為 0.66 mA / V
D$\frac{V_{out}}{V_{s}}$ 為-10正確答案
答案與詳解
逐選項解析
A此為串串 (series-series) 回授型態回授拓樸辨識✕ 錯誤
電路在閘極(Gate)串聯取樣輸入電壓，在源極(Source)的470Ω串聯取樣輸出電流作為回授，輸入端串聯、輸出端串聯，正確為串串(Series-Series)回授型態
B回授因子 (Feedback factor) β 為 0.47 kΩ回授因子β✕ 錯誤
串串回授的回授因子β = Vf/Io = Rs = 470Ω ≈ 0.47 kΩ，此敘述正確
C開迴路增益 (Open loop gain) A 為 0.66 mA / V✕ 易錯陷阱
D$\frac{V_{out}}{V_{s}}$ 為-10✓ 正確
