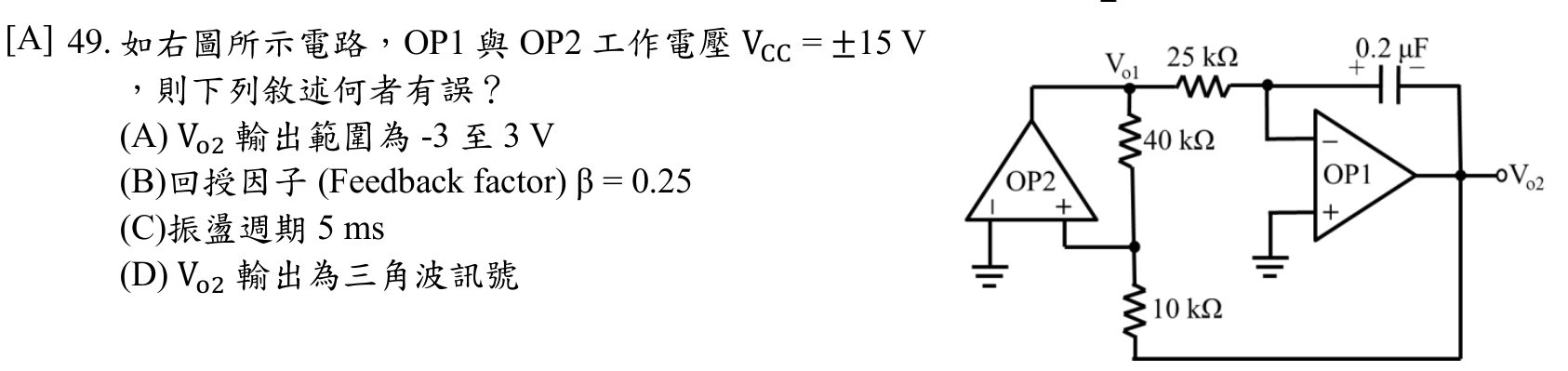

如右圖所示電路，OP1 與 OP2 工作電壓 $V_{CC} = \pm 15 V$ ，則下列敘述何者有誤？ (A) $V_{02}$ 輸出範圍為 -3 至 3 V (B) 回授因子(Feedback factor) $\beta = 0.25$ (C) 振盪週期 5 ms (D) $V_{02}$ 輸出為三角波訊號

國營聯招電機電路學、電子學110 年第 49 題單選題考點：三角波振幅計算考點：滯遲比較器回授比

如右圖所示電路，OP1 與 OP2 工作電壓 $V_{C C} = \pm 15 V$ ，則下列敘述何者有誤？

A$V_{02}$ 輸出範圍為 -3 至 3 V正確答案

B回授因子(Feedback factor) $\beta = 0.25$

C振盪週期 5 ms

D$V_{02}$ 輸出為三角波訊號

答案與詳解

正確答案

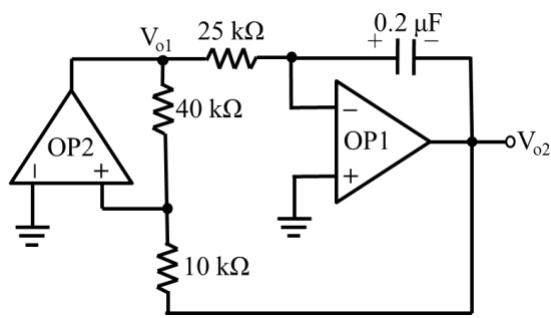

本電路OP1為積分器（輸出三角波Vo2）、OP2為滯遲比較器（輸出方波Vo1），兩級正回授構成方波/三角波振盪器。三角波振幅由比較器回授比β決定：β=0.25時振幅=±15×0.25=±3.75V，並非選項A所述的-3至3V，故A敘述有誤。

A$V_{02}$ 輸出範圍為 -3 至 3 V三角波振幅計算✓ 正確

此為有誤敘述（即本題正解）。Vo2是OP1積分器輸出的三角波，其峰值等於使OP2比較器翻轉的門檻電壓 = ±Vsat×β = ±15×0.25 = ±3.75V，因此Vo2擺幅應為-3.75至3.75V，而非選項所稱的-3至3V，故A敘述有誤。

B回授因子(Feedback factor) $\beta = 0.25$滯遲比較器回授比✕ 錯誤

此為正確敘述。OP2滯遲比較器的回授比由正端分壓網路決定，β=R1/(R1+R2)=10kΩ/(10kΩ+30kΩ)=0.25，與選項B相符，敘述無誤。

C振盪週期 5 ms✕ 錯誤

D$V_{02}$ 輸出為三角波訊號✕ 錯誤
