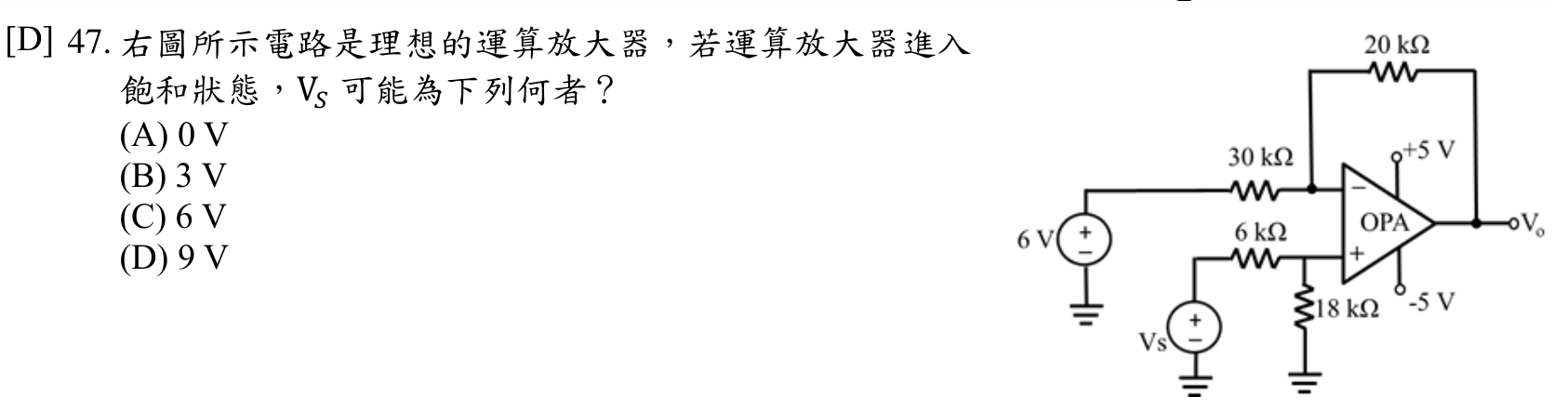

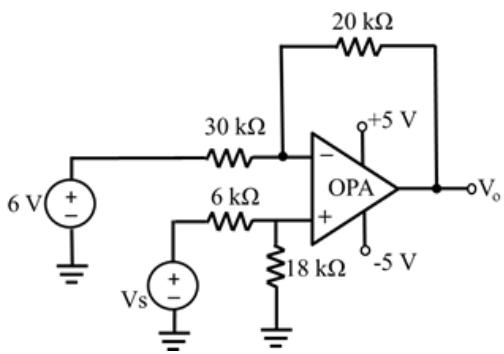

右圖所示電路是理想的運算放大器，若運算放大器進入飽和狀態，VS 可能為下列何者？
A0 V
B3 V
C6 V
D9 V正確答案
答案與詳解
為什麼答案是 D
VS=9V時，V+=9×18/(6+18)=6.75V。假設線性：V-=V+=6.75V，則反相輸入端KCL：(6-6.75)/30k=(6.75-Vo)/20k，得Vo=6.75+20×0.75/30=6.75+0.5=7.25V>+5V（飽和上限），矛盾！說明OPA已進入正飽和，VS=9V確實導致飽和。
考點：線性區操作考點：臨界值判斷考點：飽和狀態判斷
