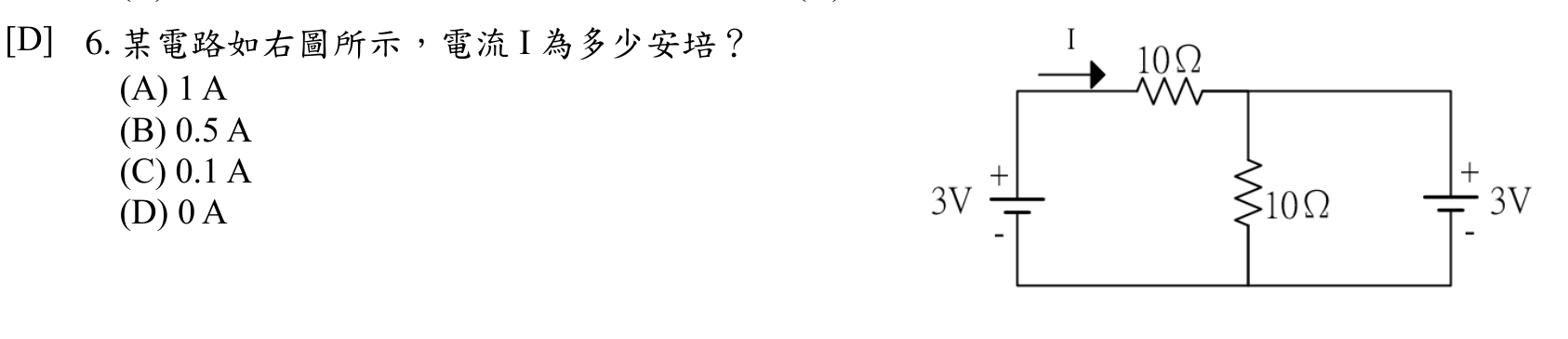

某電路如右圖所示，電流 I 為多少安培？
A1 A
B0.5 A
C0.1 A
D0 A正確答案
答案與詳解
為什麼答案是 D
由圖可知左側電源3V(+端朝上)與右側電源3V(+端朝上)極性相同且電壓相等。對包含10Ω串聯電阻的外迴路套用KVL：+3V - I×10Ω - 3V = 0，解得I=0A。兩電源等電壓相頂，無淨驅動電壓，電流I=0。
考點：電源極性誤判考點：串並聯誤算考點：無對應計算考點：KVL/對稱電源
