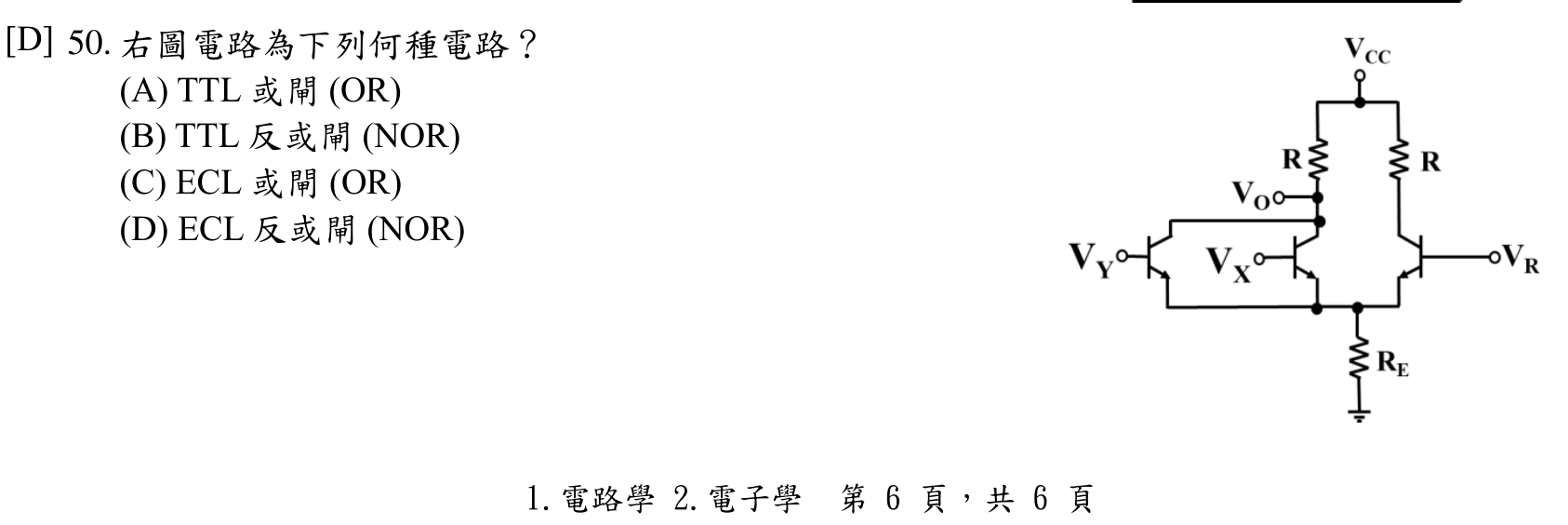

右圖電路為下列何種電路？
ATTL 或閘 (OR)
BTTL 反或閘 (NOR)
CECL 或閘 (OR)
DECL 反或閘 (NOR)正確答案
答案與詳解
逐選項解析
ATTL 或閘 (OR)TTL結構辨識✕ 易錯陷阱
TTL 使用多射極電晶體（Multi-emitter BJT）且有飽和/截止切換，圖中為射極耦合結構，並非 TTL；輸出邏輯也非 OR。
BTTL 反或閘 (NOR)TTL結構辨識✕ 易錯陷阱
TTL NOR 同樣需要多射極 BJT 和圖騰柱輸出級等 TTL 特徵，圖中完全無此結構，可直接排除 TTL 系列。
CECL 或閘 (OR)✕ 易錯陷阱
DECL 反或閘 (NOR)✓ 正確
