國營聯招 電機電路學、電子學110 年第 46 題單選題考點：計算錯誤陷阱考點：AB類最大功率

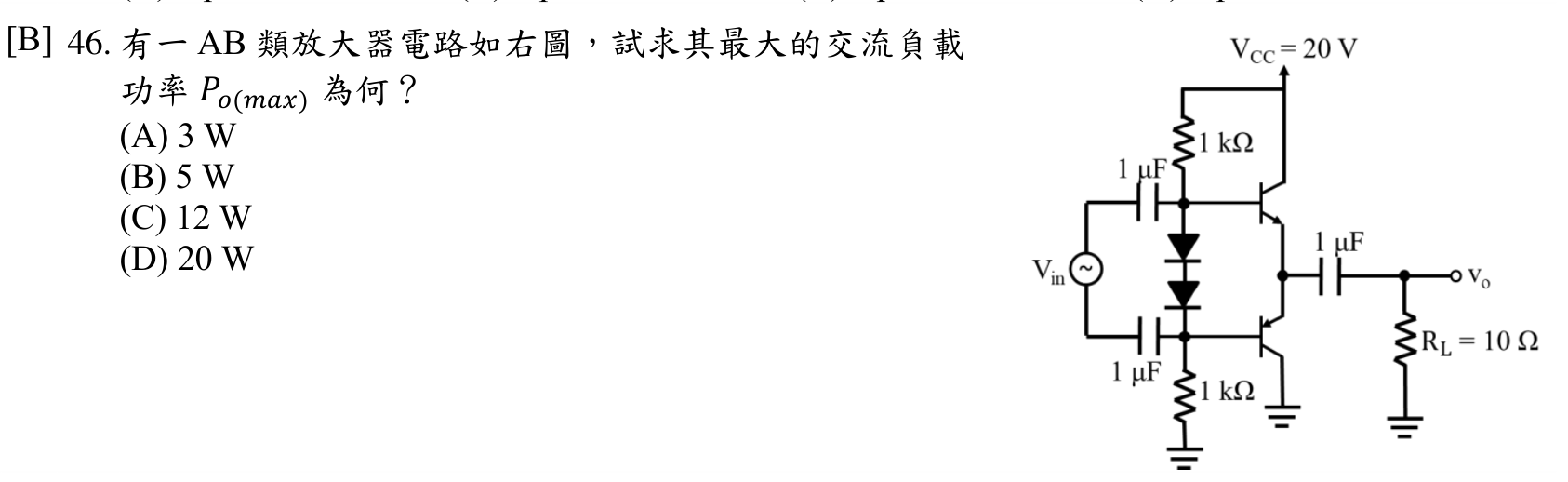

有一 AB 類放大器電路如右圖，試求其最大的交流負載功率 Po(max) 為何？

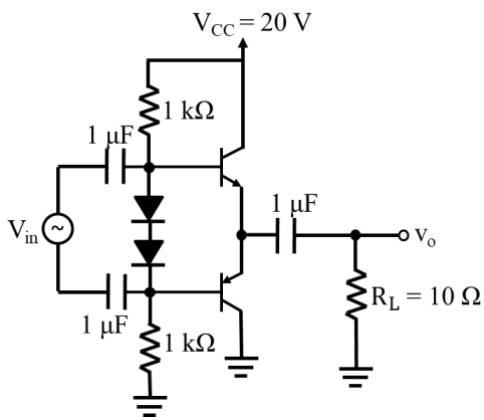

題目圖片
A3 W
B5 W正確答案
C12 W
D20 W
答案與詳解
B
正確答案
AB類推挽放大器，VCC=20V，上下各1kΩ偏壓電阻，射極輸出接RL=10Ω，最大交流負載功率由有效峰值電壓決定，Po(max)=Vp²/(2RL)=5W

逐選項解析

A3 W計算錯誤陷阱✕ 易錯陷阱
3W可能誤用Vrms²/RL或Vp/2計算，計算方式有誤，不符合推挽電路最大功率公式
B5 WAB類最大功率✓ 正確
Q點靜態電壓≈VCC/2=10V（兩二極體偏壓使上下電晶體射極中點約為10V），最大峰值擺幅Vp=10V，Po(max)=Vp²/(2RL)=10²/(2×10)=100/20=5W
C12 W✕ 易錯陷阱
D20 W✕ 易錯陷阱
