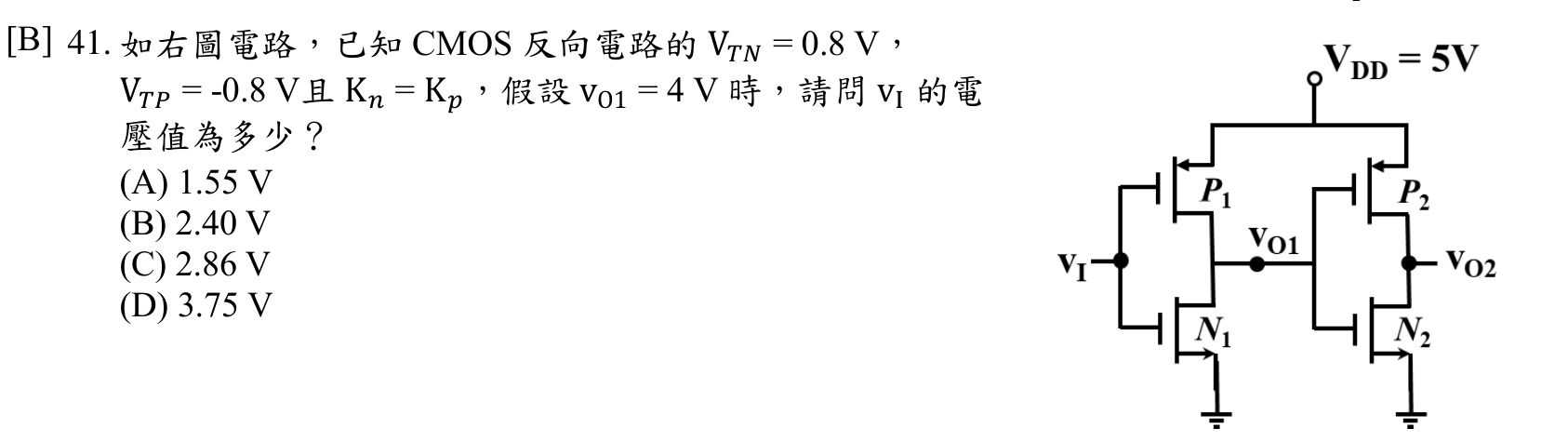

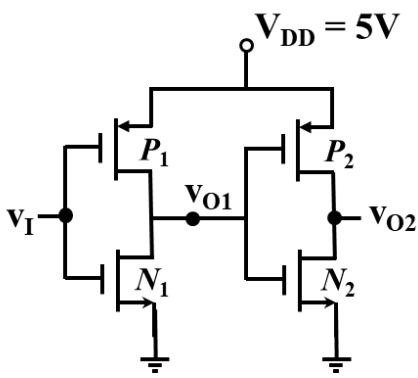

如右圖電路，已知 CMOS 反向電路的 VTN = 0.8 V，VTP = -0.8 V 且 Kn = Kp，假設 vO1 = 4 V 時，請問 vI 的電壓值為多少？
A1.55 V
B2.40 V正確答案
C2.86 V
D3.75 V
答案與詳解
為什麼答案是 B
vO1=4V時，N1在飽和區(vGS1=vI，vDS1=4V>vI-0.8V)，P1在線性區(vSG1=5-vI，vSD1=1V)，令兩者電流相等解得vI≈2.40V，驗算符合各元件工作區假設。
考點：電流不守恆誤答考點：飽和/線性區聯立考點：切換中點誤用考點：反相器方向誤判
