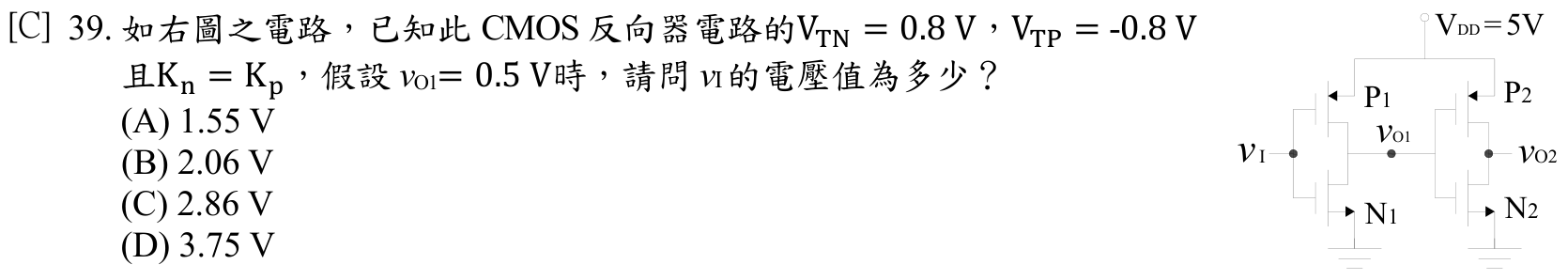

如右圖之電路，已知此 CMOS 反向器電路的VTN = 0.8 V，VTP = -0.8 V 且Kn = Kp，假設vO1 = 0.5 V時，請問vI 的電壓值為多少？（VDD = 5V，含P1、P2、N1、N2電晶體）
A1.55 V
B2.06 V
C2.86 V正確答案
D3.75 V
答案與詳解
為什麼答案是 C
正解。vO1=0.5V→N1線性區(VDS=0.5<VGS-VTN)、P1飽和區；令兩者電流相等解出vI≈2.86V，符合所有條件。
考點：MOSFET電流平衡考點：區域判斷錯誤考點：CMOS反向器vI計算考點：輸入輸出關係矛盾
