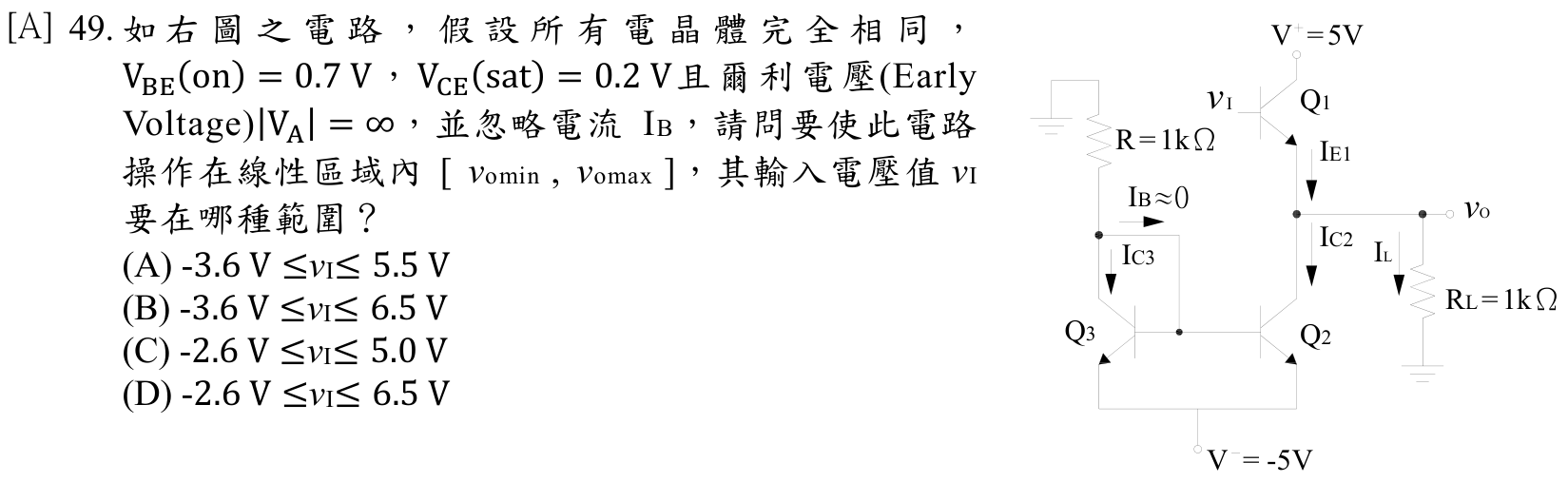

如右圖之電路，假設所有電晶體完全相同，Von = 0.7 V，Vsat = 0.2 V 且爾利電壓(Early Voltage)|VA| = ∞，並忽略電流 IB，請問要使此電路操作在線性區域內 [vomin, vomax]，其輸入電壓值 vI 要在哪種範圍？
A-3.6 V ≤ vI ≤ 5.5 V正確答案
B-3.6 V ≤ vI ≤ 6.5 V
C-2.6 V ≤ vI ≤ 5.0 V
D-2.6 V ≤ vI ≤ 6.5 V
答案與詳解
為什麼答案是 A
正確答案。上限：Q1為NPN射極隨耦，vo = vI - VBE1，當Q1臨界飽和時 vo_max = V+ - VCE1(sat) = 5 - 0.2 = 4.8V，對應 vI_max = vo_max + VBE1 = 4.8 + 0.7 = 5.5V。下限：Q2為PNP射極隨耦，vo = vI + VBE2，Q2臨界飽和時輸出最低，對應的輸入 vI_min = -3.6V。兩端皆與本選項一致。
考點：射極隨耦線性區邊界換算考點：上限多算一個VBE考點：邊界換算不足考點：兩端皆換算錯誤
