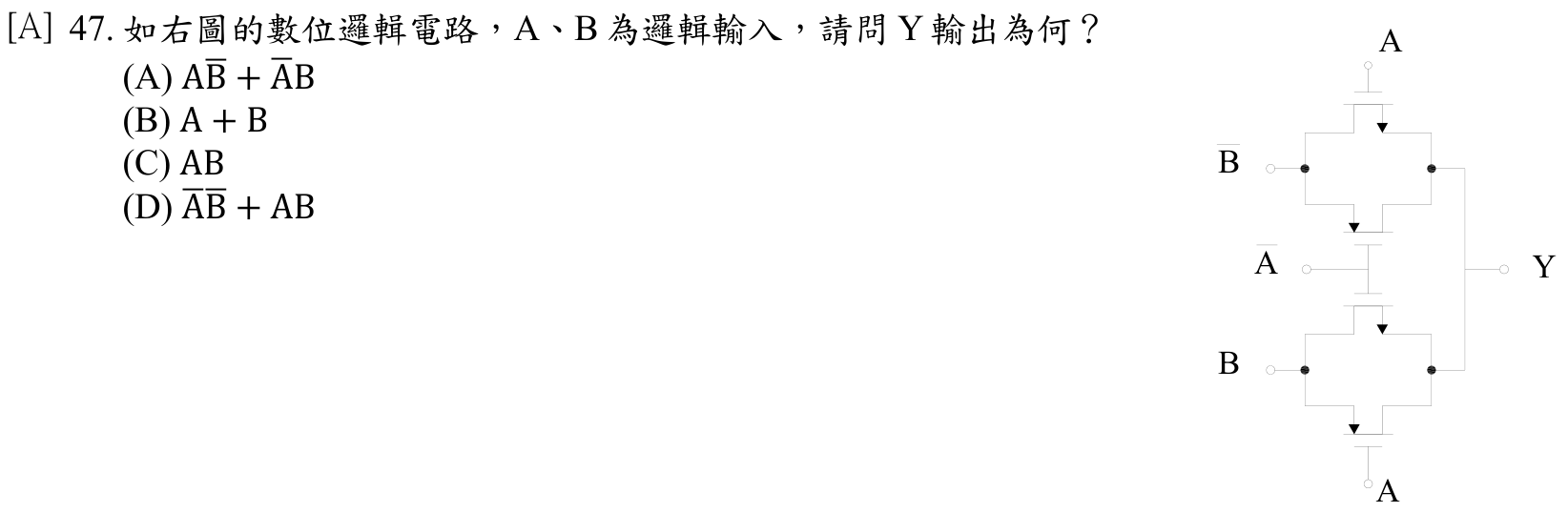

如右圖的數位邏輯電路，A、B 為邏輯輸入，請問 Y 輸出為何？
A$A\overline{B} + \overline{A}B$正確答案
BA + B
CAB
D$\overline{A}\overline{B} + AB$
答案與詳解
逐選項解析
A$A\overline{B} + \overline{A}B$XOR/傳輸閘✓ 正確
AB̄ + ĀB 即 A XOR B。電路由CMOS傳輸閘構成，上半部：A=1且B=0時導通；下半部：A=0且B=1時導通，合併即為XOR輸出。
BA + BOR運算✕ 錯誤
A+B 為OR運算，當A=1,B=1時輸出1，但XOR在此情況輸出0，故不符合電路行為。
CAB✕ 錯誤
D$\overline{A}\overline{B} + AB$✕ 易錯陷阱
