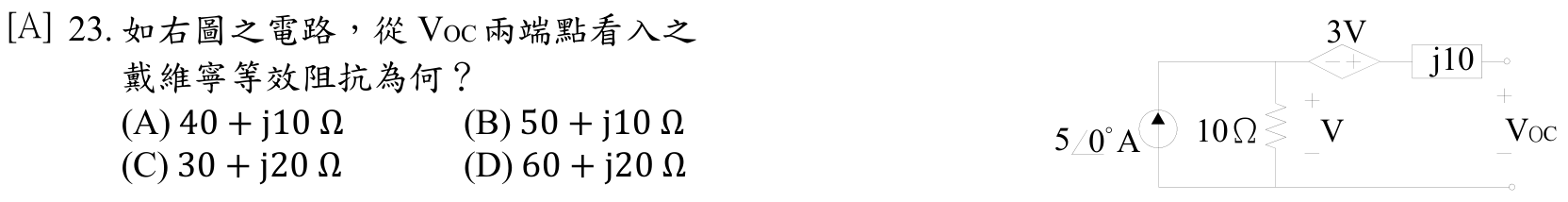

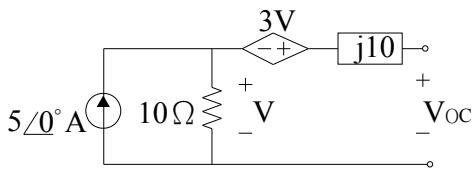

如右圖之電路，從VOC兩端點看入之戴維寧等效阻抗為何？（電路含3V電壓源、j10、10Ω、5∠0° A電流源）
A$40 + \mathrm{j}10\Omega$正確答案
B$50 + \mathrm{j}10\Omega$
C$30 + j20 \Omega$
D$60 + \mathrm{j}20\Omega$
答案與詳解
逐選項解析
A$40 + \mathrm{j}10\Omega$戴維寧阻抗計算✓ 正確
獨立電源全部歸零後，從VOC兩端看入：依圖示40Ω電阻與j10串聯，電流源斷路使10Ω懸空（不參與），化簡後得 40 + j10 Ω，與正解吻合。
B$50 + \mathrm{j}10\Omega$電流源處理錯誤✕ 易錯陷阱
50 + j10 Ω 是常見誤算結果，通常是誤將電流源短路（而非斷路）或誤算10Ω的連接方式，導致多加了10Ω。
C$30 + j20 \Omega$✕ 錯誤
D$60 + \mathrm{j}20\Omega$✕ 錯誤
