電路學、電子學107 年第 5 題單選題考點：T 型負回授分析

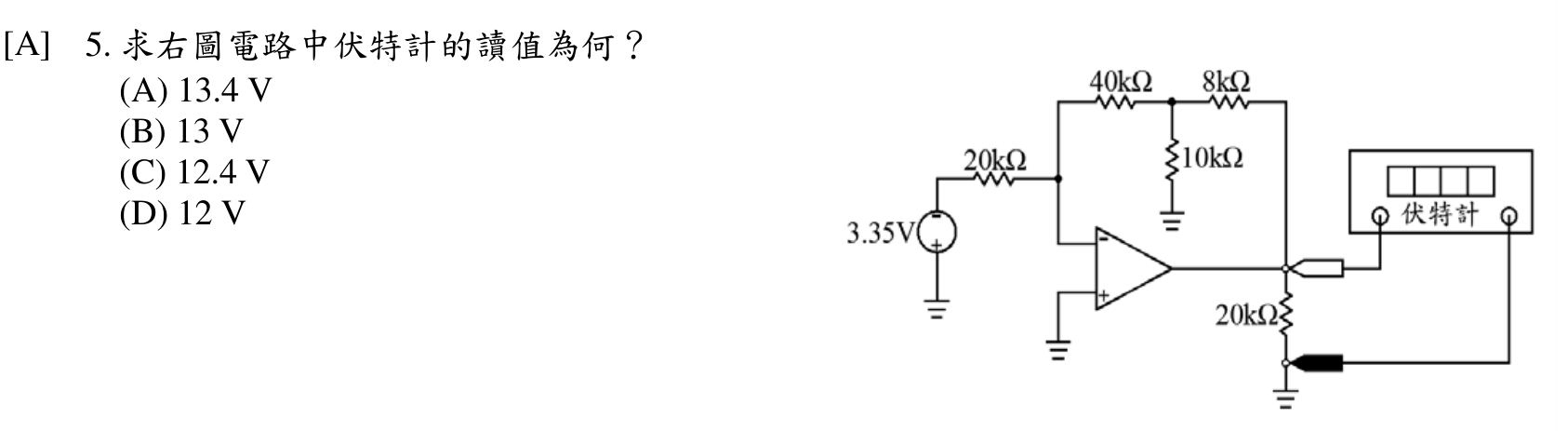

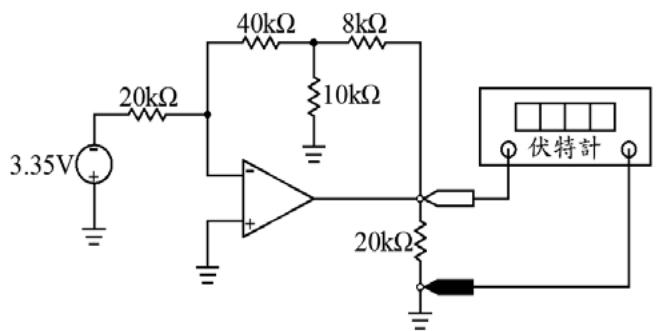

求右圖電路中伏特計的讀值為何？

題目圖片
A13.4 V正確答案
B13 V
C12.4 V
D12 V
答案與詳解
A
正確答案
3.35 V 電源的正端接地，所以輸入為 −3.35 V。T 型回授的等效回授電阻為 80 kΩ，反相增益 −4，故伏特計讀值為 13.4 V，選 A。

逐選項解析

A13.4 VT 型負回授分析✓ 正確
T 型回授的等效回授電阻為 80 kΩ，對 20 kΩ 輸入電阻的增益為 −4，輸出為 13.4 V。
B13 VT 型負回授分析✕ 錯誤
13 V 不符合兩個節點的 KCL 結果；本題沒有另外給定須扣除的壓降。
C12.4 V✕ 錯誤
D12 V✕ 錯誤
