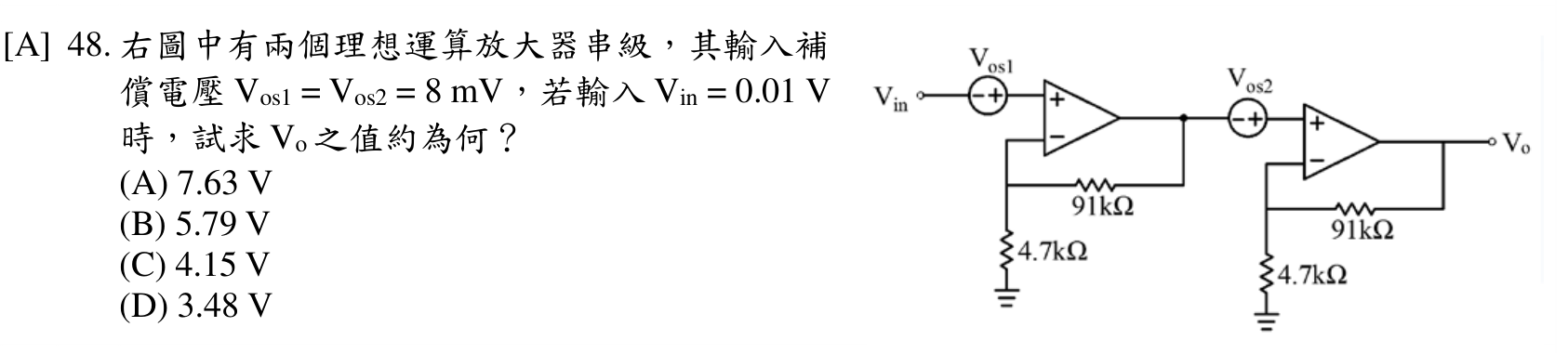

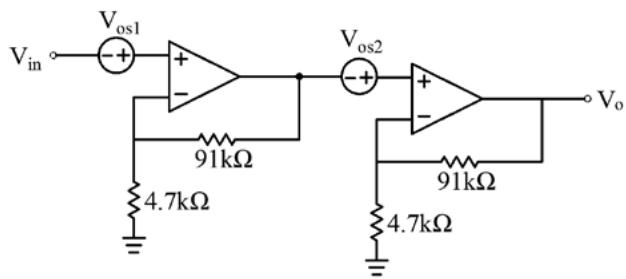

右圖中有兩個理想運算放大器串級，其輸入補償電壓 $V_{os 1} = V_{os 2} = 8 mV$ ，若輸入 $V_{in} = 0.01 V$ 時，試求 $V_{o}$ 之值約為何？

A7.63 V正確答案

B5.79 V

C4.15 V

D3.48 V

答案與詳解

正確答案

兩級同相放大器串級，每級增益=(1+91k/4.7k)≈20.38，輸入補償電壓Vos與Vin同向疊加，兩級後Vo≈7.63V

A7.63 V串級放大器+Vos疊加✓ 正確

正確答案。每級增益A=1+91k/4.7k≈20.3617。第一級：(0.01+0.008)×20.3617=0.018×20.3617≈0.3665V；第二級：(0.3665+0.008)×20.3617=0.3745×20.3617≈7.63V

B5.79 VVos疊加方式錯誤✕ 易錯陷阱

可能誤將第二級Vos忽略或計算增益時四捨五入失誤，(0.01+0.008)×20.3617²≈0.018×414.6≈7.46後僅取部分，導致偏低結果5.79V，計算路徑有誤

C4.15 V✕ 易錯陷阱

D3.48 V✕ 錯誤
