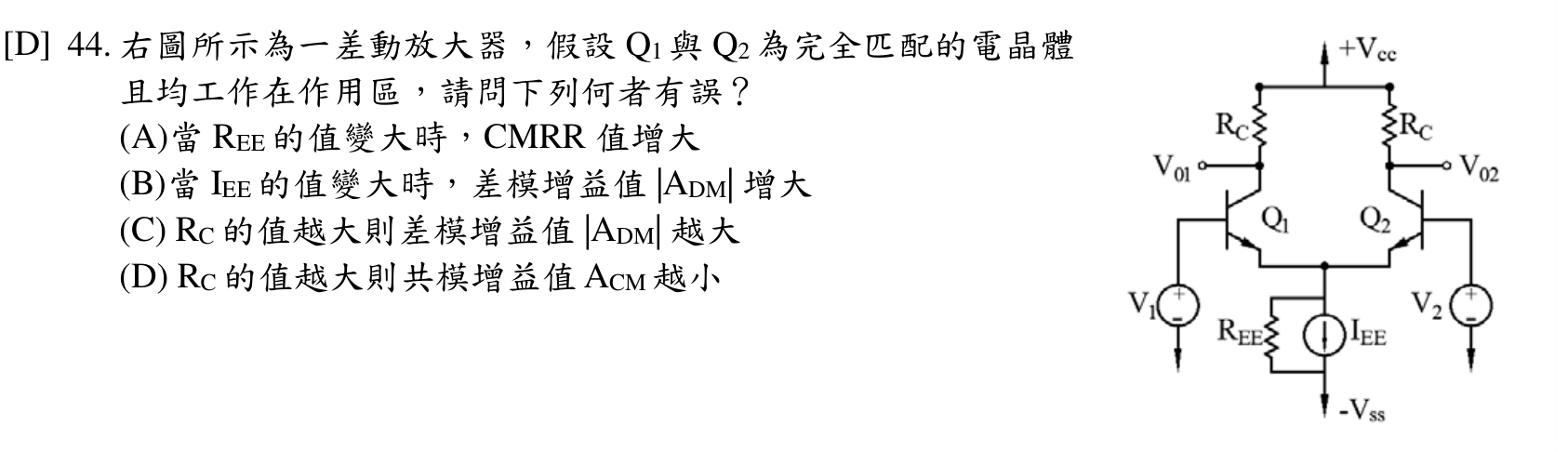

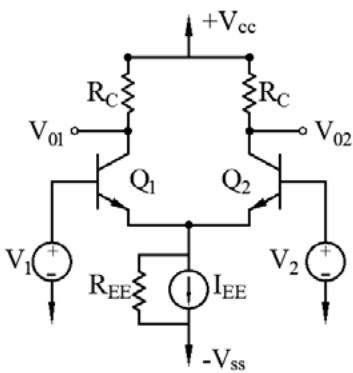

右圖所示為一差動放大器，假設 Q1 與 Q2 為完全匹配的電晶體且均工作在作用區，請問下列何者有誤？
A當 REE 的值變大時，CMRR 值增大
B當 IEE 的值變大時，差模增益值 |ADM| 增大
CRC 的值越大則差模增益值 |ADM| 越大
DRC 的值越大則共模增益值 ACM 越小正確答案
答案與詳解
逐選項解析
A當 REE 的值變大時，CMRR 值增大CMRR與REE關係✕ 錯誤
CMRR = |ADM/ACM| = gm·RC / (RC/2REE) = 2gm·REE，REE越大則CMRR越大，A敘述正確。
B當 IEE 的值變大時，差模增益值 |ADM| 增大IEE影響gm與ADM✕ 易錯陷阱
IEE增大 → 每個電晶體靜態電流IC = IEE/2增大 → gm = IC/VT增大 → |ADM| = gm·RC增大，B敘述正確。容易誤以為電流源不影響增益。
CRC 的值越大則差模增益值 |ADM| 越大✕ 錯誤
DRC 的值越大則共模增益值 ACM 越小✓ 正確
