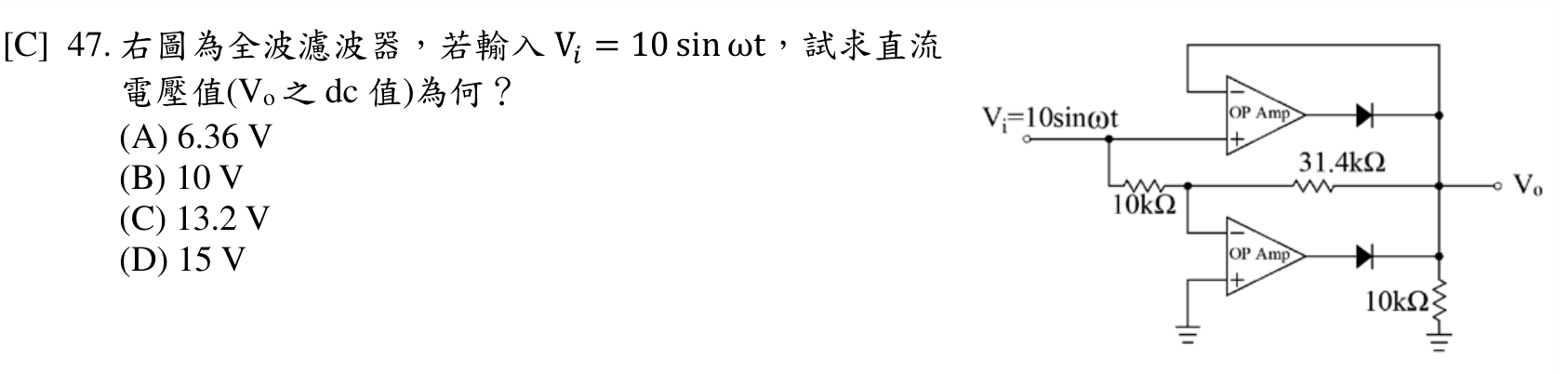

右圖為全波濾波器，若輸入 Vi = 10sinωt，試求直流電壓值(Vo 之 dc 值)為何？
A6.36 V
B10 V
C13.2 V正確答案
D15 V
答案與詳解
為什麼答案是 C
正解。電路為精密全波整流器，整流後 DC 均值 = 2Vm/π ≈ 6.37V，後級增益 = 31.4kΩ/10kΩ = 3.14 ≈ π。兩者相乘：Vdc = (2Vm/π)×π = 2Vm = 2×10 = 20V。π 恰好被增益抵消，得整數 20V。
考點：全波整流均值（漏算增益）考點：峰值與均值混淆考點：精密全波整流DC值考點：無效干擾選項
