電路學、電子學107 年第 42 題單選題考點：計算誤差考點：偏壓計算

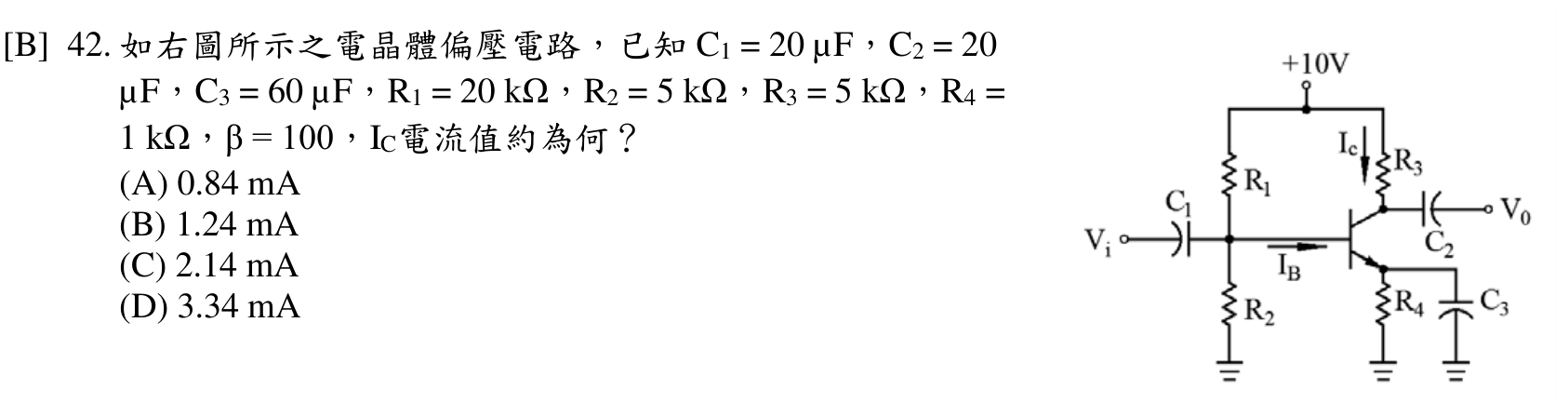

如右圖所示之電晶體偏壓電路，已知 $C_{1} = 20 μ F$ ， $C_{2} = 20 μ F$ ， $C_{3} = 60 μ F$ ， $R_{1} = 20 k Ω$ ， $R_{2} = 5 k Ω$ ， $R_{3} = 5 k Ω$ ， $R_{4} = 1 k Ω$ ， $β = 100$ ， $I_{C}$ 電流值約為何？

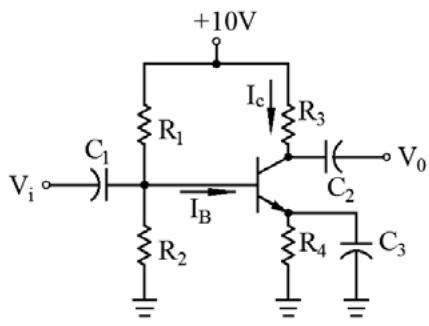

題目圖片

A0.84 mA

B1.24 mA正確答案

C2.14 mA

D3.34 mA

答案與詳解

B

正確答案

本題為電晶體偏壓電路計算，需利用戴維寧等效電路求基極電壓與電流，再乘以β得集極電流IC。

逐選項解析

A0.84 mA計算誤差✕ 易錯陷阱

此數值可能來自未考慮基極電流負載效應或誤用電阻值所致，屬常見計算錯誤陷阱，但非正確解。

B1.24 mA偏壓計算✓ 正確

正確答案。由圖可知VCC=10V，利用戴維寧等效求得VBB=2V，RBB=4kΩ。基極電流IB=(2V-0.7V)/(4kΩ+101×1kΩ)≈12.38μA，故IC=βIB=100×12.38μA≈1.24mA。

C2.14 mA✕ 錯誤

D3.34 mA✕ 錯誤

登入查看完整解析

立即註冊,看完整詳解

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解

完整逐選項解析
秒殺解題技巧與破題關鍵
關鍵知識表整理
陷阱與易錯提醒
同考點歷屆題庫連續刷題與錯題本
