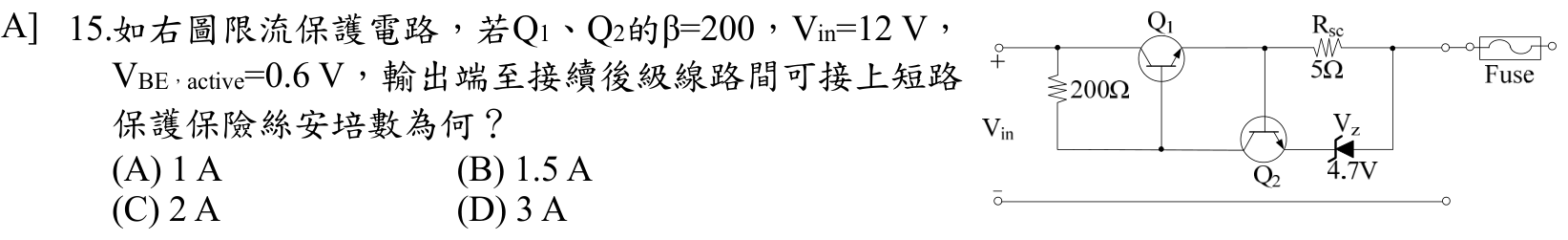

如右圖限流保護電路，若 $Q_{1}$ 、 $Q_{2}$ 的 $\beta=200$ ， $V_{in}=12V$ ， $V_{BE,active}=0.6V$ ，輸出端至接續後級線路間可接上短路保護保險絲安培數為何？

Question

如右圖限流保護電路，若 $Q_{1}$ 、 $Q_{2}$ 的 $\beta=200$ ， $V_{in}=12V$ ， $V_{BE,active}=0.6V$ ，輸出端至接續後級線路間可接上短路保護保險絲安培數為何？
(A) 1 A
(B) 1.5 A
(C) 2 A
(D) 3 A

Accepted Answer

正確答案為 A。 限流保護電路中，當輸出短路時流過取樣電阻Rsc的電流增大，使Q2的VBE達到約0.6V而導通，藉此限制最大輸出電流；本電路限流動作點對應的保險絲額定電流為1A。 (A) 【限流保護觸發電流】正確。限流保護的觸發由取樣電阻Rsc上的壓降控制：當輸出電流增大使Rsc壓降達到VBE(Q2,active)=0.6V時，Q2導通並分走Q1的基極驅動電流，使Q1趨向截止，輸出電流被箝制在限流點。依電路給定的取樣電阻值，此限流動作對應的最大輸出電流約為1A，因此保險絲應選用1A，可在電流接近此安全上限時熔斷保護後級。 (B) 【稽納角色誤用】錯誤。1.5A高於本電路的限流動作點。若誤把稽納電壓也加入觸發判斷而用(Vz+VBE)/Rsc之類算式，可能得到偏高的數值，但稽納管在此僅提供輸出電壓基準，並非Q2的觸發來源，故1.5A不符。

如右圖限流保護電路，若 $Q_{1}$ 、 $Q_{2}$ 的 $β = 200$ ， $V_{in} = 12 V$ ， $V_{B E, a c t i v e} = 0.6 V$ ，輸出端至接續後級線路間可接上短路保護保險絲安培數為何？
