考慮如右圖N-通道MOSFET等效電路，若忽略 $r_s$ 、 $r_d$ 、 $r_o$ 、 $C_{ds}$ 及汲極連結到訊號地， $k_n'(\frac{W}{L}) = 0.4 \, ext{mA/V}^2$…

Question

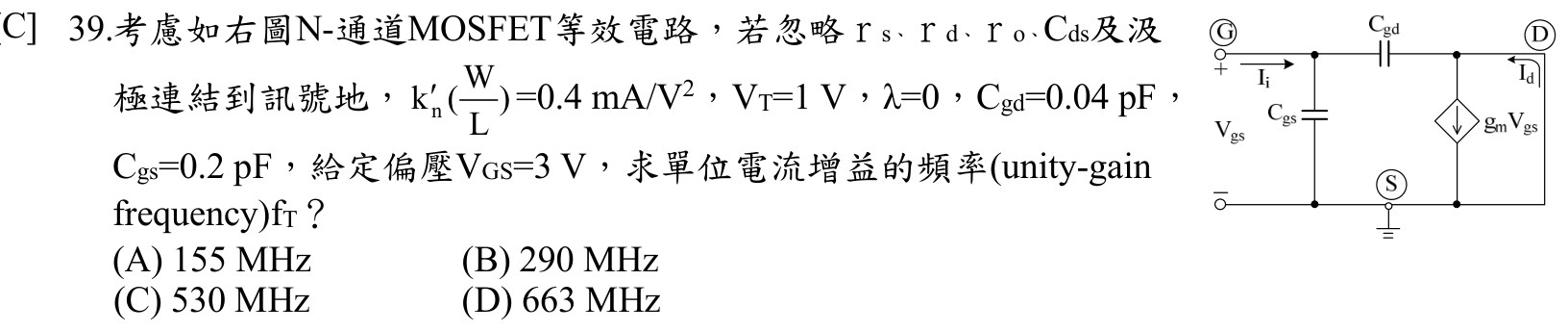

考慮如右圖N-通道MOSFET等效電路，若忽略 $r_s$ 、 $r_d$ 、 $r_o$ 、 $C_{ds}$ 及汲極連結到訊號地， $k_n'(\frac{W}{L}) = 0.4 \, 	ext{mA/V}^2$ ， $V_T = 1 \, 	ext{V}$ ， $\lambda = 0$ ， $C_{gd} = 0.04 \, 	ext{pF}$ ， $C_{gs} = 0.2 \, 	ext{pF}$ ，給定偏壓 $V_{GS} = 3 \, 	ext{V}$ ，求單位電流增益的頻率(unity-gain frequency) $f_T$ ?
(A) 155 MHz
(B) 290 MHz
(C) 530 MHz
(D) 663 MHz

Accepted Answer

正確答案為 C。 計算MOSFET單位電流增益頻率fT，需先求轉導gm再除以2π(Cgs+Cgd)總輸入電容。 (A) 此選項約為正確答案的一半，可能是計算時誤將 gm 公式中的係數弄錯，或忘記乘以 (VGS-VT) 僅用 VGS 計算導致數值偏低。 (B) 此數值接近但偏低，常見錯誤是計算總電容時漏加 Cgd，僅使用 Cgs=0.2pF 進行分母運算，導致 fT 被高估後又因其他計算誤差偏移。

逐選項解析
