如右圖三級串級回授放大器圖，各電晶體Q1、Q2、Q3，β=120，VBE（on）=0.7 V，VT=26 mV，求得Q3，gm≒？（電路參數：Vcc=10 V，R1=400kΩ，Rc1=8.8kΩ，Rc2=13kΩ，R2…

Question

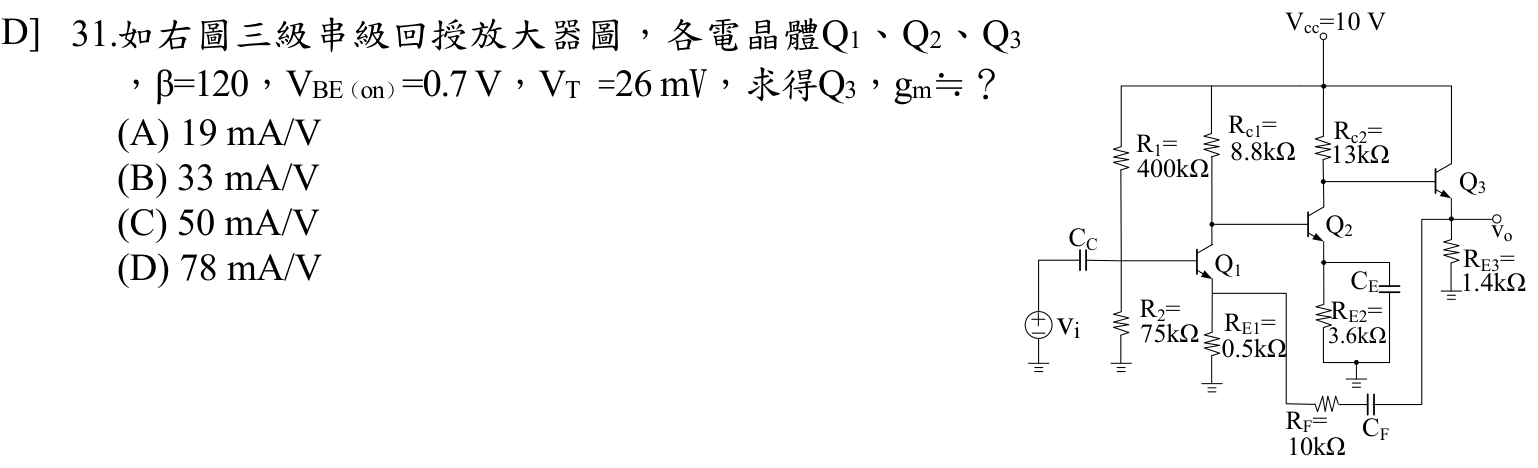

如右圖三級串級回授放大器圖，各電晶體Q1、Q2、Q3，β=120，VBE（on）=0.7 V，VT=26 mV，求得Q3，gm≒？（電路參數：Vcc=10 V，R1=400kΩ，Rc1=8.8kΩ，Rc2=13kΩ，R2=75kΩ，RE1=0.5kΩ，RE2=3.6kΩ，RE3=1.4kΩ，RF=10kΩ）
(A) 19 mA/V
(B) 33 mA/V
(C) 50 mA/V
(D) 78 mA/V

Accepted Answer

正確答案為 D。 三級串級回授BJT放大器，需先求Q3的集極直流偏壓電流IC3，再用gm=IC3/VT計算，答案D≈78 mA/V（對應IC3≈2 mA）。 (A) 【偏壓電流誤算】gm=19mA/V對應IC≈0.49mA。此值約為Q1偏壓電流（1.76mA）的四分之一，可能是把RE值放大或誤用了某分支電流，與Q3實際工作點不符。 (B) 【級數混淆】gm=33mA/V對應IC≈0.86mA。此值接近第一級VE1/RE1的一半，常見於誤把第一級或第二級電流當成Q3電流，屬級數混淆所致。

如右圖三級串級回授放大器圖，各電晶體Q1、Q2、Q3，β=120，VBE（on）=0.7 V，VT=26 mV，求得Q3，gm≒？（電路參數：Vcc=10 V，R1=400kΩ，Rc1=8.8kΩ，Rc2=13kΩ，R2=75kΩ，RE1=0.5kΩ，RE2=3.6kΩ，RE3=1.4kΩ，RF=10kΩ）

逐選項解析
