電路學、電子學103 年第 24 題單選題

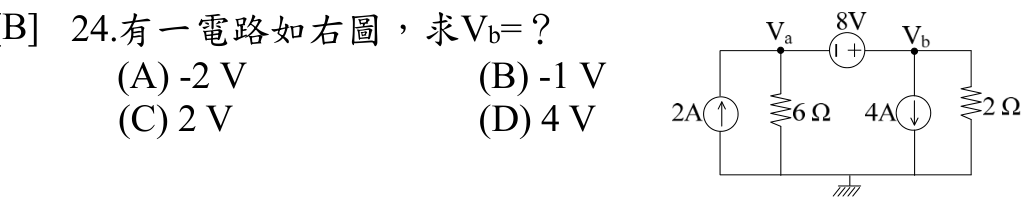

有一電路如右圖，求Vb=？

題目圖片

A-2 V

B-1 V正確答案

C2 V

D4 V

答案與詳解

B

正確答案

電路含2A與4A電流源、6Ω與2Ω電阻，及一個8V電壓源連接兩節點形成超節點，利用超節點分析法求得Vb = -1V。

逐選項解析

A-2 V✕ 易錯陷阱

-2V是把4A電流源方向取反（誤為流入右節點）時容易得到的錯誤值。4A箭頭向下代表電流流出右節點，KCL須取負號，方向弄錯即偏離正解。

B-1 V✓ 正確

C2 V✕ 易錯陷阱

2V是把電壓源約束方向取反（誤設 Va - Vb = 8）所得結果的符號鏡像，是混淆電壓源正負端方向時的典型陷阱。

D4 V✕ 錯誤
