電路學、電子學103 年第 17 題單選題考點：增益不足考點：精密半波整流增益

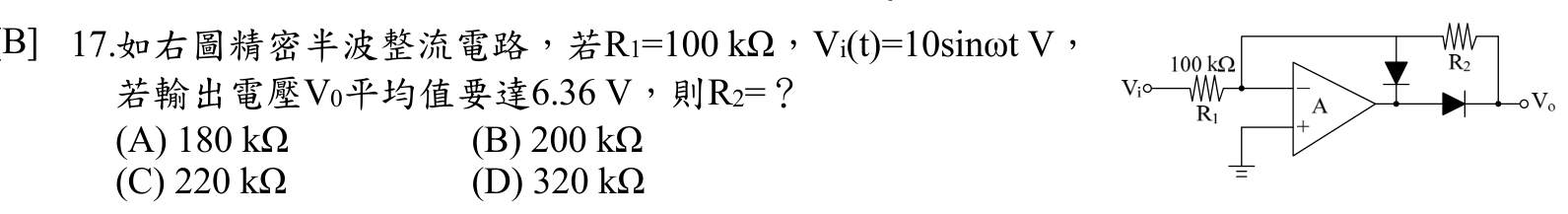

如右圖精密半波整流電路，若 $R_{1} = 100 k Ω$ ， $V_{i} (t) = 10 sin ω t V$ ，若輸出電壓 $V_{0}$ 平均值要達6.36 V，則 $R_{2} =$ ?

題目圖片

A180 kΩ

B200 kΩ正確答案

C220 kΩ

D320 kΩ

答案與詳解

B

正確答案

精密半波整流電路，輸出為反相半波整流，增益由R2/R1決定，平均值6.36V反推R2=200kΩ

逐選項解析

A180 kΩ增益不足✕ 錯誤

R2=180kΩ時增益=1.8，平均值=10/π×1.8≈5.73V，未達6.36V

B200 kΩ精密半波整流增益✓ 正確

R2=200kΩ時增益=R2/R1=200/100=2，平均值=（10/π）×2=20/π≈6.366V，符合6.36V

C220 kΩ✕ 錯誤

D320 kΩ✕ 錯誤
