國營聯招 儀電
103 年 · 第 23 題
國營聯招 儀電
電路學、電子學
103 年
第 23 題
單選題

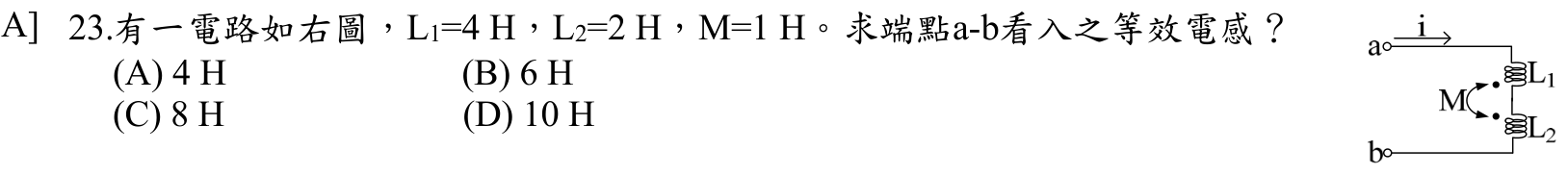

有一電路如右圖，L1=4 H，L2=2 H，M=1 H。求端點a-b看入之等效電感？
A
4 H
正確答案
B
6 H
C
8 H
D
10 H
答案與詳解
A
正確答案
兩互感電感串聯，需判斷同名端極性決定加減互感，本題電流方向使互感相減，L_eq = L1 + L2 - 2M = 4H
為什麼答案是 A
反向串聯：L_eq = L1 + L2 - 2M = 4 + 2 - 2(1) = 4 H，正確答案
考點：互感反向串聯
考點：忽略互感
考點：極性判斷錯誤
考點：計算錯誤
