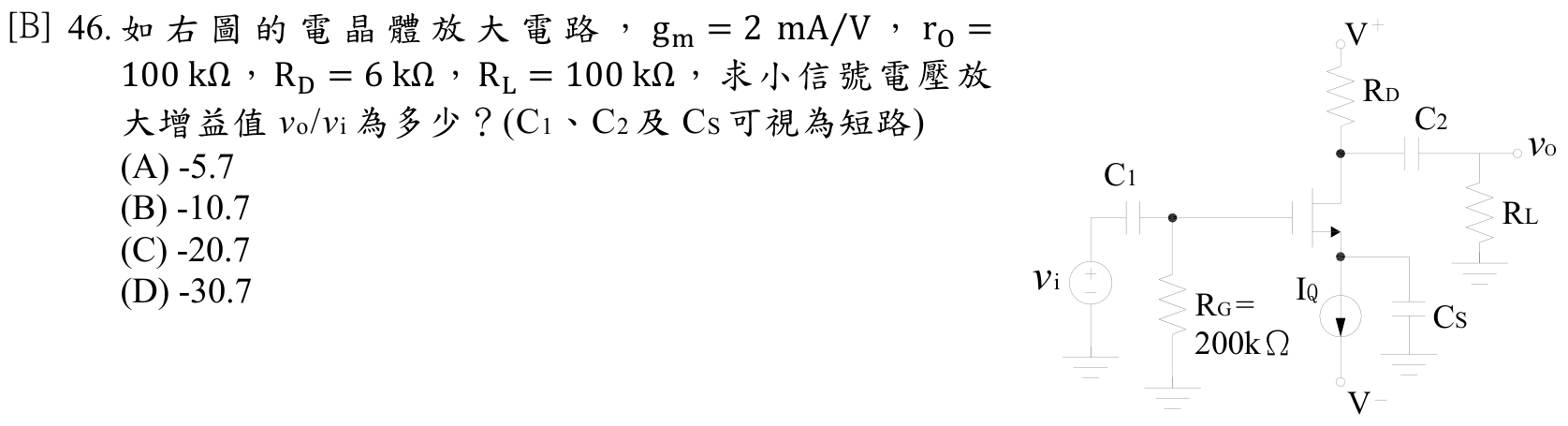

如右圖的電晶體放大電路，gm = 2 mA/V，ro = 100 kΩ，RD = 6 kΩ，RG = 100 kΩ，求小信號電壓放大增益值 vo/vi 為多少？（C1、C2 及 CS 可視為短路）
A-5.7
B-10.7正確答案
C-20.7
D-30.7
答案與詳解
逐選項解析
A-5.7數值不符✕ 錯誤
此選項數值與本題參數計算結果不符，無合理代入方式可得出，屬干擾項。
B-10.7共源極電壓增益✓ 正確
正解。電容短路後 vgs = vi，輸出端為受控源 gm·vgs 與 ro、RD 並聯（題目無外接 RL）。ro//RD = 100k×6k/(100k+6k) = 600k/106 ≈ 5.66kΩ；Av = -gm × (ro//RD) = -2mA/V × 5.66kΩ ≈ -11.3，為最接近的答案。
C-20.7✕ 易錯陷阱
D-30.7✕ 錯誤
