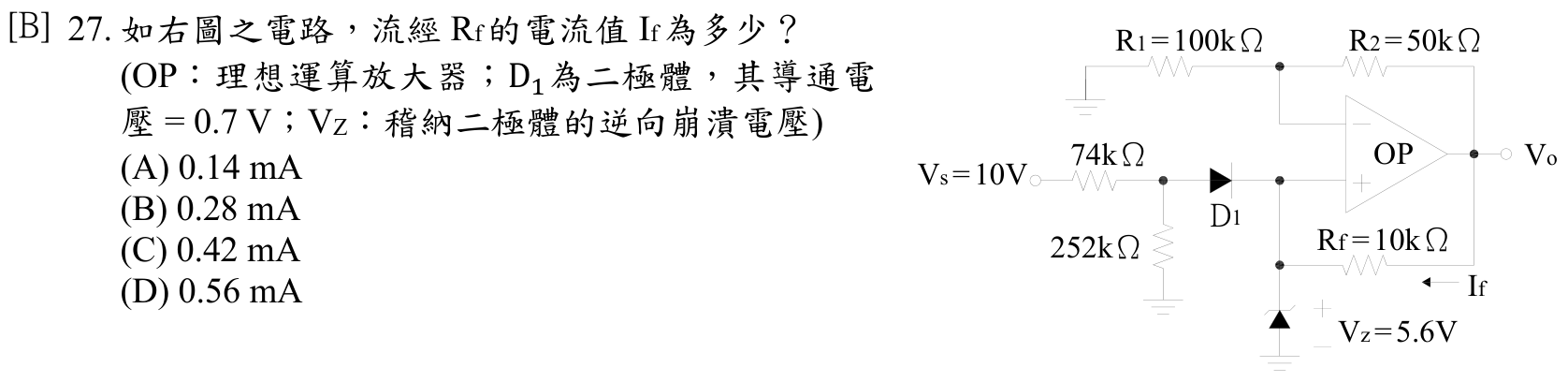

如右圖之電路，流經 Rf 的電流值 If 為多少？(OP：理想運算放大器；D 為二極體，其導通電壓 = 0.7 V；VZ：稽納二極體的逆向崩潰電壓)（電路含R1=100kΩ、R2=50kΩ、74kΩ、252kΩ、Rf=10kΩ、Vs=10V、D1、VZ=5.6V）
A0.14 mA
B0.28 mA正確答案
C0.42 mA
D0.56 mA
答案與詳解
為什麼答案是 B
正確答案。稽納二極體逆向崩潰VZ=5.6V，與D1正偏壓降0.7V串聯設定同相端參考電位；經理想OP虛短路使反相端等電位，Rf兩端有效壓差為2.8V，故If=2.8V÷10kΩ=0.28mA
考點：電阻值誤判考點：稽納+OP虛短路考點：電壓節點誤判考點：漏算D1壓降
