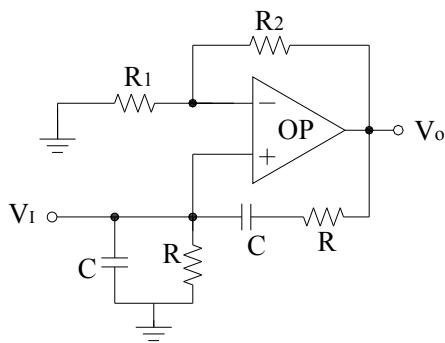

如右圖之電路，要確保此電路可以開始振盪，其條件為何？(OP：理想運算放大器)（電路含R1、R2、R、C）
AR2/R1 ≤ 2
BR2/R1 ≥ 2
CR2/R1 < 2
DR2/R1 > 2正確答案
答案與詳解
逐選項解析
AR2/R1 ≤ 2增益不足✕ 易錯陷阱
R2/R1 ≤ 2 表示增益 ≤ 3，振盪條件不滿足，電路無法起振，方向錯誤
BR2/R1 ≥ 2臨界條件混淆✕ 易錯陷阱
R2/R1 ≥ 2 含等號時增益=3恰好維持等振幅，但無法『確保起振』，起振需嚴格大於
CR2/R1 < 2✕ 錯誤
DR2/R1 > 2✓ 正確
