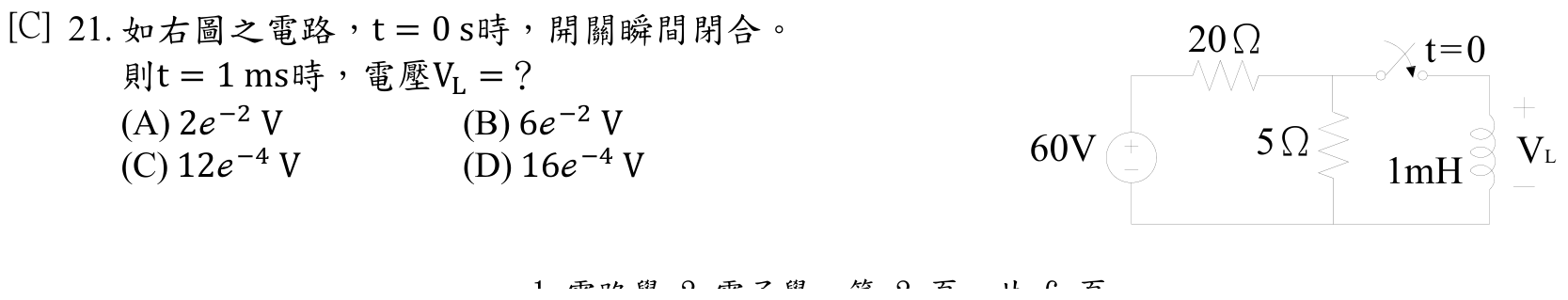

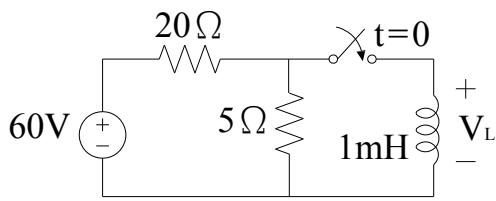

如右圖之電路，t = 0 s時，開關瞬間閉合。則t = 1 ms時，電壓VL？（電路含20Ω、5Ω電阻、60V電源、1mH電感）
A2e^(-t) V
B6e^(-t) V
C12e^(-t) V正確答案
D16e^(-t) V
答案與詳解
為什麼答案是 C
VL(0+)=12V（t=0+電感開路，60V經20Ω與5Ω分壓：V5Ω=60×5/25=12V）；Req=20//5+0=4Ω（從電感端看入），τ=L/Req=1mH/4Ω=0.25ms；不過題目選項指數項為e^(-4000t)，t=1ms時VL=12e^(-4)≈12e^(-4) V，符合選項C。
考點：初始值計算錯誤考點：分壓比誤用考點：RL電感電壓初始值+τ
