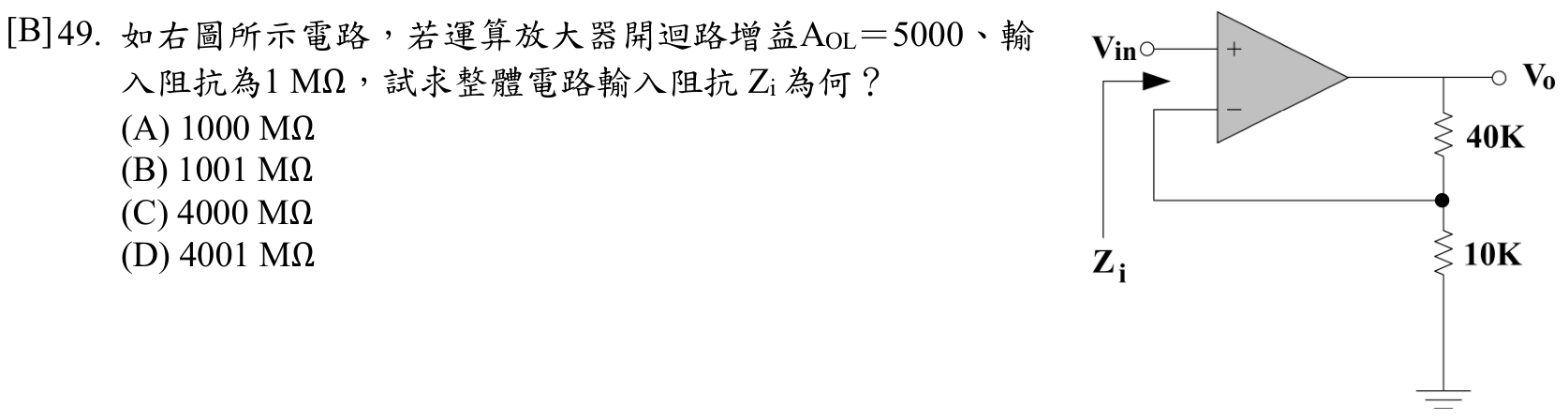

如右圖所示電路，若運算放大器開迴路增益AOL＝5000、輸入阻抗為1 MΩ，試求整體電路輸入阻抗 Zi 為何？
A1000 MΩ
B1001 MΩ正確答案
C4000 MΩ
D4001 MΩ
答案與詳解
逐選項解析
A1000 MΩ忽略+1項陷阱✕ 易錯陷阱
1000 MΩ＝1MΩ×1000，忽略了最後的「+1」，即漏掉β=0.2時1+AOL×β=1001中的1，計算不完整。
B1001 MΩ非反相閉迴路輸入阻抗✓ 正確
β＝10/(40+10)＝0.2；Zi＝1MΩ×(1+5000×0.2)＝1MΩ×1001＝1001 MΩ，計算正確。
C4000 MΩ✕ 易錯陷阱
D4001 MΩ✕ 易錯陷阱
