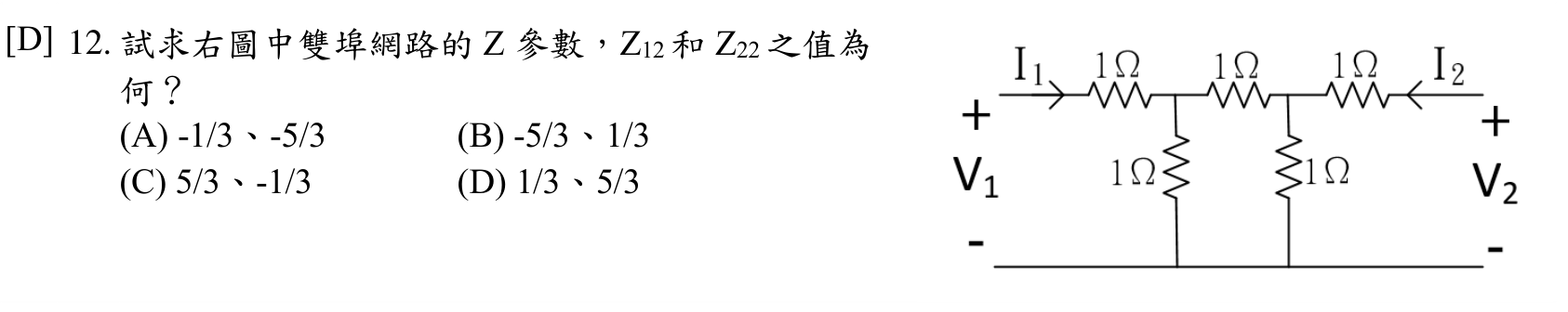

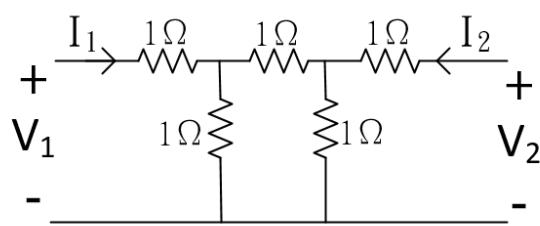

試求右圖中雙埠網路的 Z 參數，Z12 和 Z22 之值為何？
A-1/3、-5/3
B-5/3、1/3
C5/3、-1/3
D1/3、5/3正確答案
答案與詳解
為什麼答案是 D
Z12=1/3Ω，Z22=5/3Ω，計算正確。令I1=0：port2側看入為1Ω+(1Ω//(1Ω+1Ω))=5/3Ω=Z22；V1由1Ω並聯分壓得1/3 × I2，故Z12=1/3Ω。
考點：符號錯誤陷阱考點：參數對調錯誤考點：參數對調+符號錯考點：Z參數正確計算
載入中…
Z12=1/3Ω，Z22=5/3Ω，計算正確。令I1=0：port2側看入為1Ω+(1Ω//(1Ω+1Ω))=5/3Ω=Z22；V1由1Ω並聯分壓得1/3 × I2，故Z12=1/3Ω。
