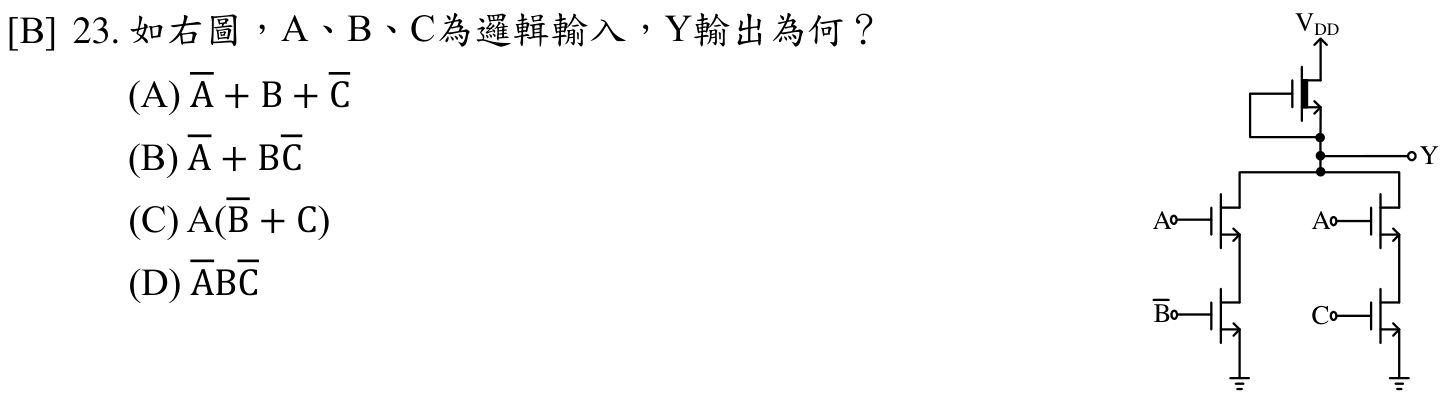

如右圖，A、B、C為邏輯輸入，Y輸出為何？
AA + B + C
BA + BC正確答案
CA(B + C)
DABC
答案與詳解
為什麼答案是 B
正解。電路左側下拉網路：A(NMOS)串B̄(NMOS)；右側下拉網路：A(NMOS)串C(NMOS)，兩支路並聯，下拉導通條件=A·B̄+A·C=A(B̄+C)。PMOS上拉網路互補，Y=complement of A(B̄+C)=Ā+（BC̄）=Ā+BC̄。
考點：CMOS邏輯分析考點：CMOS互補網路考點：上下拉網路混淆
載入中…
正解。電路左側下拉網路：A(NMOS)串B̄(NMOS)；右側下拉網路：A(NMOS)串C(NMOS)，兩支路並聯，下拉導通條件=A·B̄+A·C=A(B̄+C)。PMOS上拉網路互補，Y=complement of A(B̄+C)=Ā+（BC̄）=Ā+BC̄。
