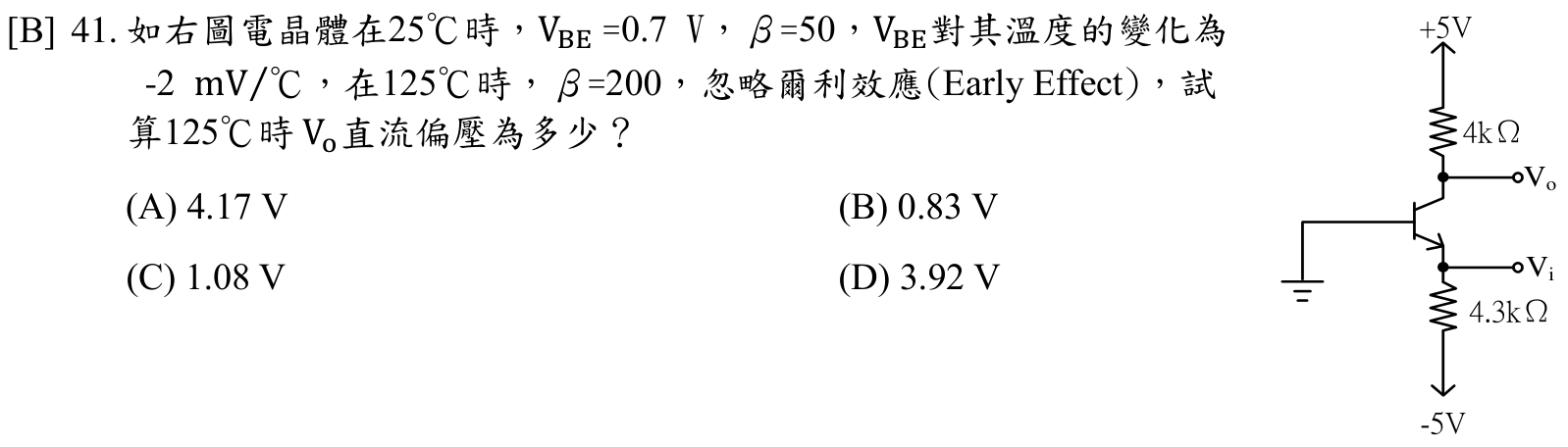

如右圖電晶體在25℃時，VBE =0.7 V，β=50，VBE對其溫度的變化為-2 mV/℃，在125℃時，β=200，忽略爾利效應(Early Effect)，試算125℃時 Vo 直流偏壓為多少？
A4.17 V
B0.83 V正確答案
C1.08 V
D3.92 V
答案與詳解
為什麼答案是 B
VBE(125℃)=0.7+(100)×(-0.002)=0.5V；KVL：-5+IE×4.3k+VBE+VE_to_GND=0，實際迴路：VE=IE×4.3k-5，基極接地；KVL射極側：VE+VBE=VB=0→VE=-0.5V；IE=(-0.5-(-5))/4.3k=4.5/4.3k≈1.047mA；IC=β/(β+1)×IE≈IC≈1.035mA；Vo=5-1.035m×4k≈5-4.14≈0.86V≈0.83V
考點：溫度效應忽略考點：溫度補正+KVL考點：β值混用錯誤考點：電流計算錯誤
