國營聯招 電機電路學、電子學104 年第 50 題單選題考點：方向錯誤考點：忽略IB誤差

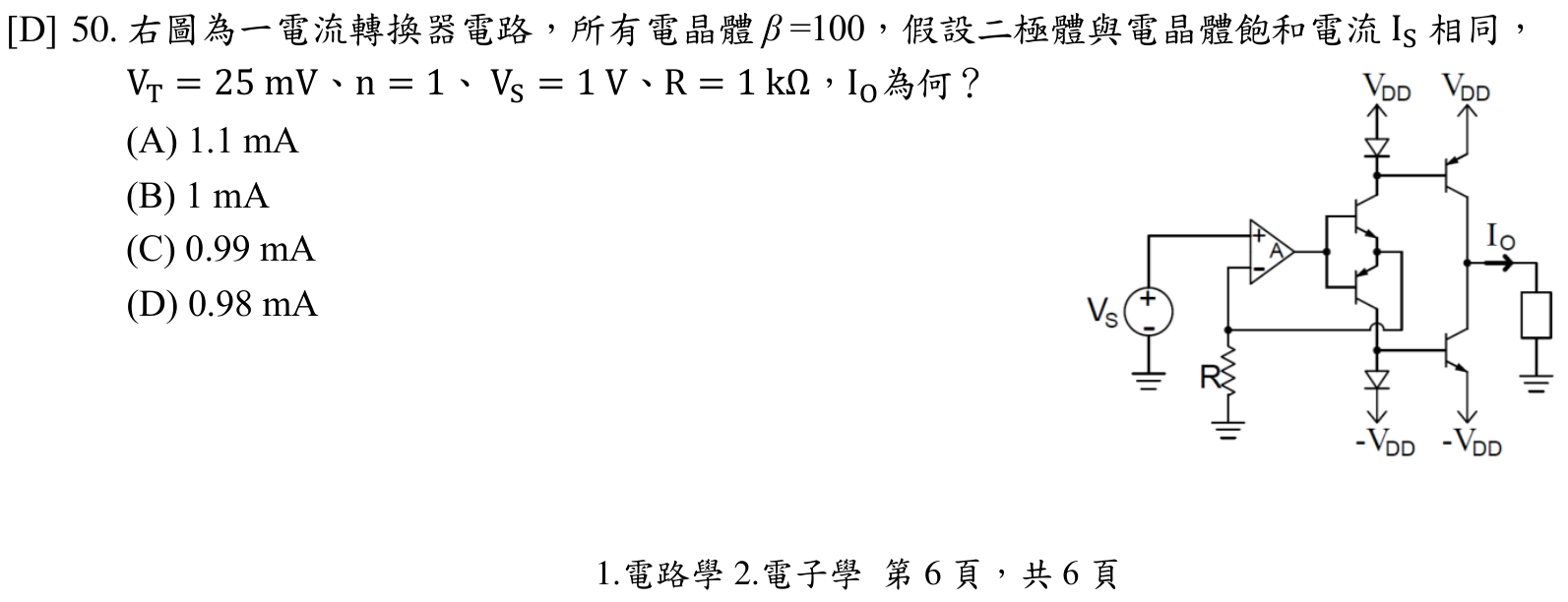

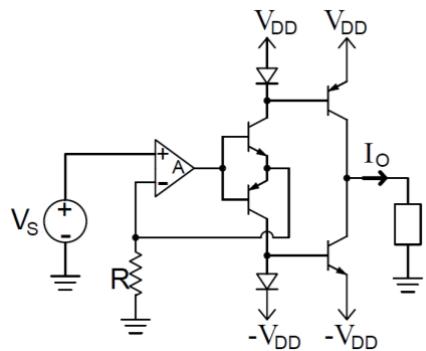

右圖為一電流轉換器電路，所有電晶體 ，假設二極體與電晶體飽和電流 相同， 、n=1、 、R=1 kΩ， 為何？

題目圖片
A1.1 mA
B1 mA
C0.99 mA
D0.98 mA正確答案
答案與詳解
D
正確答案
電流轉換器電路，運算放大器強制R兩端電壓=VS，基準電流流過R，但輸出電晶體基極電流會造成誤差，IO = VS/R × β/(β+2) ≈ 0.98 mA

逐選項解析

A1.1 mA方向錯誤✕ 錯誤
1.1 mA高於理想值，電流轉換器不會增益電流，此選項無物理依據，直接排除
B1 mA忽略IB誤差✕ 易錯陷阱
1 mA為理想值(VS/R = 1V/1kΩ)，忽略了兩顆電晶體基極電流造成的誤差，是最常見陷阱選項
C0.99 mA✕ 易錯陷阱
D0.98 mA✓ 正確
