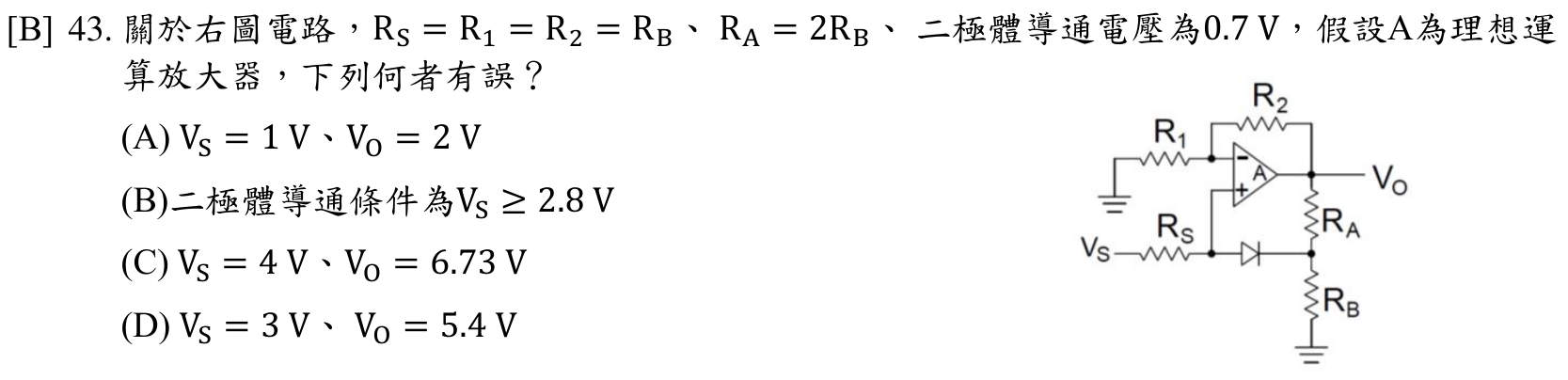

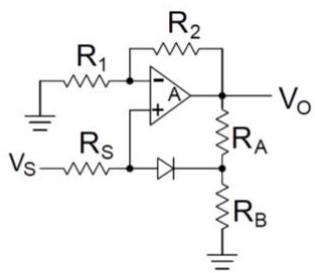

關於右圖電路，RS = R1 = R2 = RB、RA = 2RB、二極體導通電壓為0.7 V，假設A為理想運算放大器，下列何者有誤？
AVS = 1 V、VO = 2 V
B二極體導通條件為VS ≥ 2.8 V正確答案
CVS = 4 V、VO = 6.73 V
DVS = 3 V、VO = 5.4 V
答案與詳解
逐選項解析
AVS = 1 V、VO = 2 V未導通狀態✕ 錯誤
選項敘述『Vs=1V 時 Vo=2V』。因 1V<2.1V 二極體未導通，V+=Vs=1V，Vo=(1+R2/R1)Vs=2×1=2V，與選項數值吻合，正確。
B二極體導通條件為VS ≥ 2.8 V導通條件✓ 正確
選項敘述『二極體導通臨界電壓為 2.8V』。由 Vd=Vs/3≥0.7V 解得臨界值應為 Vs=2.1V，而非 2.8V，選項數值錯誤，為本題應選答案。
CVS = 4 V、VO = 6.73 V✕ 錯誤
DVS = 3 V、VO = 5.4 V✕ 錯誤
