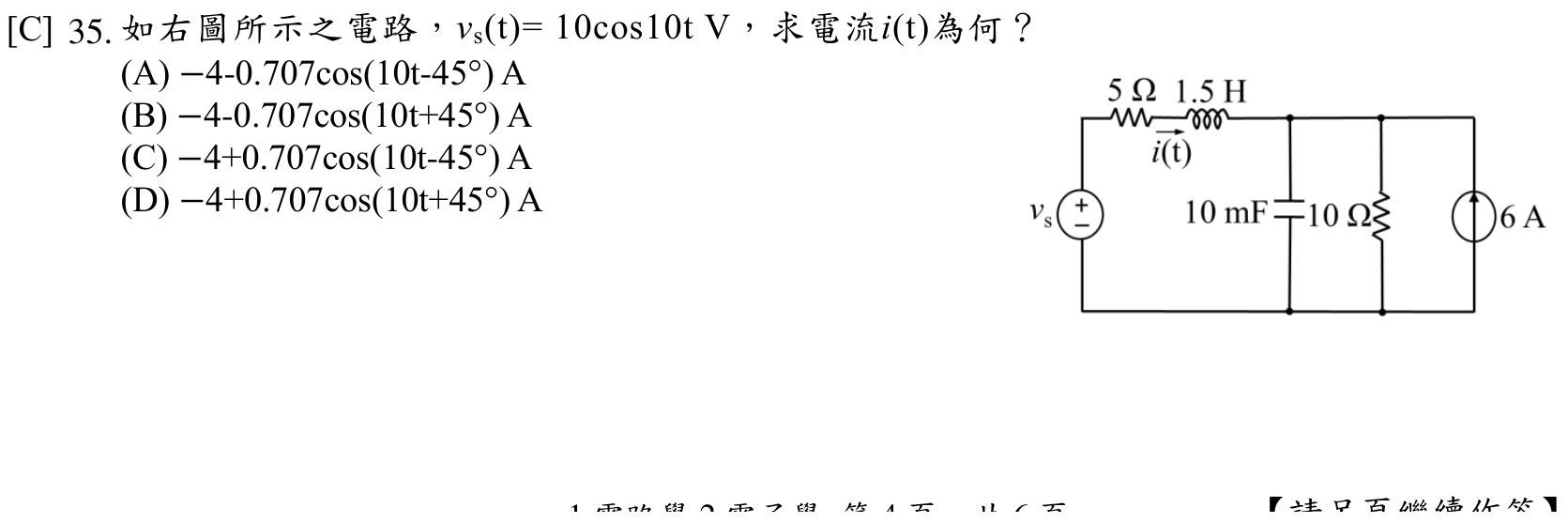

如右圖所示之電路，vs(t)= 10cos10t V，求電流i(t)為何？
A−4-0.707cos(10t-45°) A
B−4-0.707cos(10t+45°) A
C−4+0.707cos(10t-45°) A正確答案
D−4+0.707cos(10t+45°) A
答案與詳解
為什麼答案是 C
DC部分6A電流源：10Ω與串聯支路分流，i_DC=−4A；AC部分ω=10，Z_L=j×10×1.5=j15Ω，Z_C=1/(j×10×0.01)=−j10Ω，並聯Z_C∥Z_R=(−j10×10)/(10−j10)=5−j5Ω，總阻抗=5+j15+5−j5=10+j10Ω，I=10∠0°/(10+j10)=10/(10√2∠45°)=0.707∠−45°A，合計−4+0.707cos(10t−45°)
考點：相位符號錯誤考點：相位角方向錯誤考點：疊加定理+相量法考點：阻抗虛部符號錯
