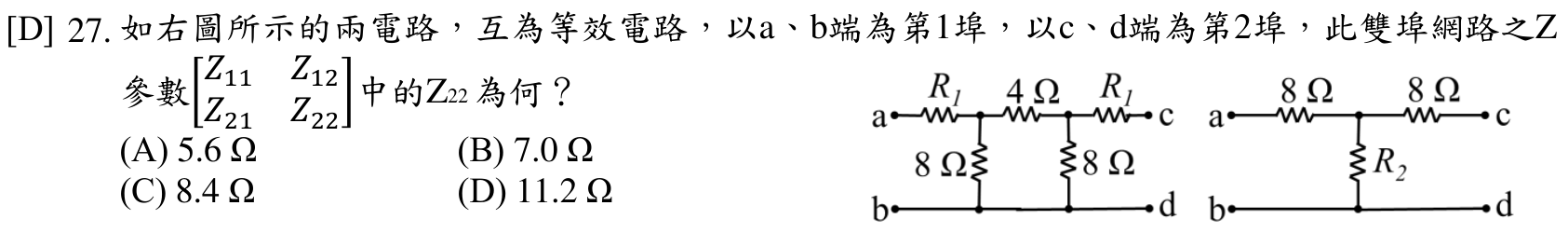

如右圖所示的兩電路，互為等效電路，以a、b端為第1埠，以c、d端為第2埠，此雙埠網路之Z參數 [[Z11, Z12],[Z21, Z22]] 中的Z22 為何？
A5.6 Ω
B7.0 Ω
C8.4 Ω
D11.2 Ω正確答案
答案與詳解
為什麼答案是 D
正確答案。Z22定義為I1=0(a-b開路)時從c-d端看入的等效阻抗。依電路串並聯逐步合併，最終 V2/I2 = 11.2Ω，符合Z22的物理意義。
考點：串並聯漏項考點：計算數值錯誤考點：開路條件誤判考點：Z22正確計算
載入中…
正確答案。Z22定義為I1=0(a-b開路)時從c-d端看入的等效阻抗。依電路串並聯逐步合併，最終 V2/I2 = 11.2Ω，符合Z22的物理意義。
