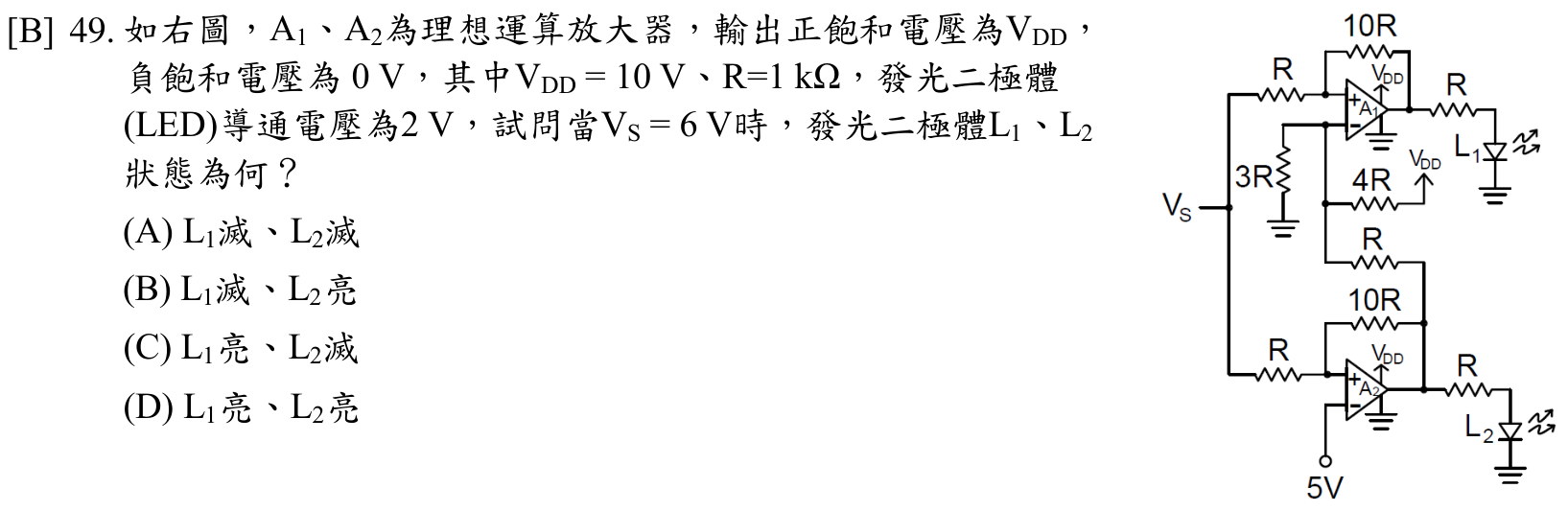

如右圖，A1、A2為理想運算放大器，輸出正飽和電壓為VDD，負飽和電壓為 0 V，其中VDD = 10 V、R=1 kΩ，發光二極體(LED)導通電壓為2 V，試問當VS = 6 V時，發光二極體L1、L2狀態為何？
AL1滅、L2滅
BL1滅、L2亮正確答案
CL1亮、L2滅
DL1亮、L2亮
答案與詳解
為什麼答案是 B
正解。A1的+端分壓電壓小於VS=6V，輸出0V，L1無正向偏壓而熄滅；A2的+端電壓大於-端電壓，輸出10V，扣除限流電阻壓降後LED兩端仍≥2V，L2導通而亮。結果為「L1滅、L2亮」。
考點：比較器輸出判斷考點：比較器+LED導通考點：比較器+/-讀圖陷阱考點：輸出低電位LED熄滅
