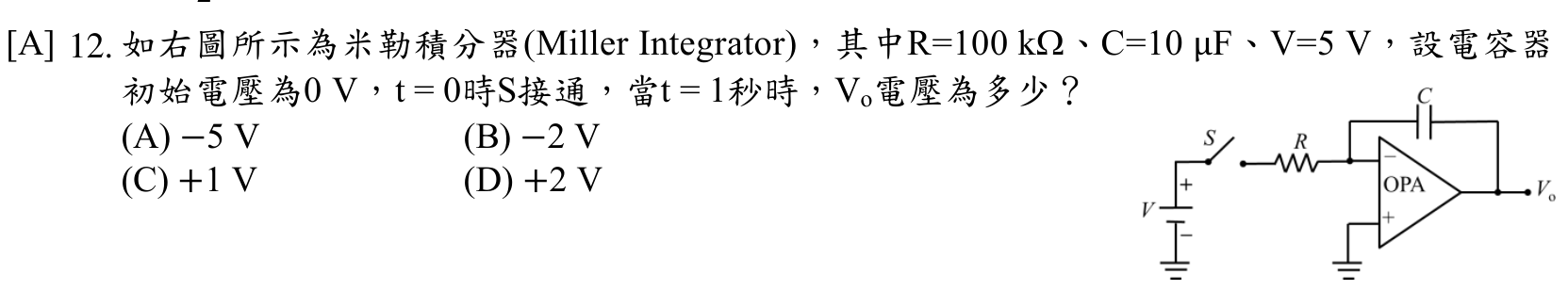

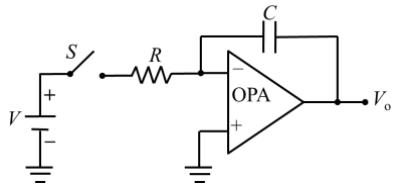

如右圖所示為米勒積分器(Miller Integrator)，其中R=100 kΩ、C=10 μF、V=5 V，設電容器初始電壓為0 V，t = 0時S接通，當t = 1秒時，Vo電壓為多少？
A−5 V正確答案
B−2 V
C+1 V
D+2 V
答案與詳解
逐選項解析
A−5 V積分器公式計算✓ 正確
Vo = −(1/RC)∫₀ᵗ V dt = −(5/1)×1 = −5V，RC=100kΩ×10μF=1s，計算正確
B−2 VRC時間常數錯誤✕ 易錯陷阱
−2V 可能誤將RC時間常數算錯（如誤算RC=2.5s），或漏乘時間，為常見計算失誤
C+1 V✕ 錯誤
D+2 V✕ 錯誤
